配合万用表的场强计电路

在制作射频发射电路时往往要用到场强计辅助测量来方便电路的调试。也或者你有兴趣来对比测量一下手机的发射功率强度，那么这个电路可以满足这样的需要。

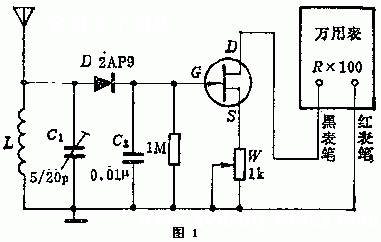

图1所示就是配合万用表电阻档使用的简易场强计电路，灵敏度较高、对万用表不需作任何改动。

　　线圈L、电容C1组成选频回路，其数值大小视待测信号频率而定；场效应管可选用3DJ6等。测量前，将万用表置R×100Ω档，场效应管D极接万用表的黑表笔插孔，电路地线接万用表的红表笔插孔，调整电位器W，使电表指示无穷大。测量时，表头指示的电阻值愈小，说明被测信号的场强愈大；反之，场强则愈小。
