24C21引脚功能、电路图

浏览
发布时间 2009-06-07

24C21是一个串行I2C总线电擦写可编程只读存储器,一般用于DDC显示格式用,当这部分电路有问题的时候会出现显示格式不对,无图像显示的故障现象。

24C21引脚功能:
1、2、3:空脚
4:地
5:时钟线接口
6:数据线接口
7:写控制
8:电源

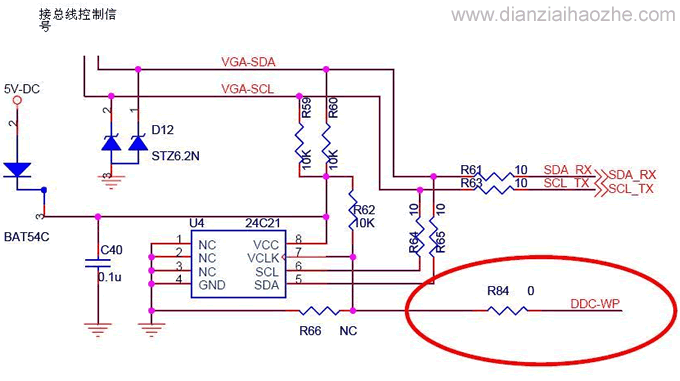

24C21引脚功能、电路图
