TDA2030引脚接法

浏览
发布时间 2009-06-02

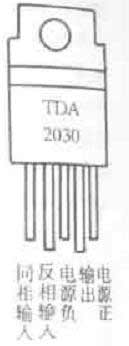

TDA2030引脚识别:字面朝向自己,管脚向下,从左至右依次为1~5脚。参考下图:

TDA2030引脚接法TDA2030引脚接法

TDA2030引脚功能如下:

脚号 功能说明
1  正相输入
2  反相输入
3  接地端
4  驱动输出
5  电源供电端

TDA2030功率放大集成电路具有转换速率高、失真小、输出功率大、外围电路简单等特点,采用5脚塑料封装结构。其中1脚为同相输入端;2脚为反相输入端;3脚为负电源;4脚为输出端;5脚为正电源。它的内部电路包含由恒流源差动放大电路构成的输入级、中间电压放大级,复合互补对称式OCL电路构成的输出级;启动和偏置电路以及短路、过热保护电路等。其结构框图如下所示。

TDA2030引脚接法

TDA2030的电源电压为±6V ~ ±18V,静态电流为45mA(典型值);1脚的输入阻抗为5 MΩ(典型值),当电压增益为30dB,RL=4Ω,Po=12W时,频带宽为10Hz~14kHz。当电源为±14V、负载电阻为4Ω时,输出功率达18W。
