调压、定时两用插座

浏览
发布时间 2008-11-20

用NE555时基集成电路搭配少许外围元件可以方便地做出一个调压与定时两用控制器。其指标为:调压范围30—215VAC,定时5—60分钟,功率500W。可对各种家用电器进行调压(调光、调温、调速)或定时关闭。(提示:“调压”功能绝不能用于采用开关电源的电器!如电脑、彩电、手机充电器等。)

工作原理

调压、定时两用插座

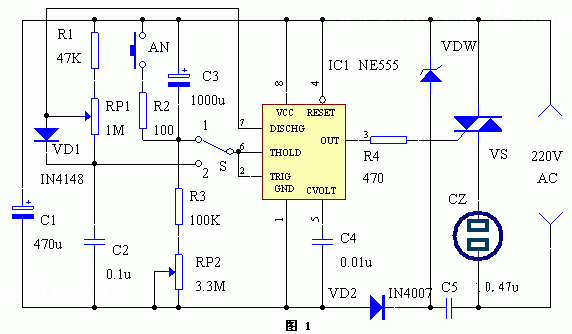

该两用控制插座的电路原理图见图1。调压、定时选择开关S2置于1时,NE555和S、C3、RP2及VS等组成定时控制电路。使用时,按一下AN,C3通过R2、AN迅速放电,这时,NE555的②、⑥端为高电平,③端输出低电平,双向可控硅VS导通,输出插座CZ有电压输出。直流电源经RP2、R3对C3充电,C3充满电后,NE555的②、⑥端电压降低到直流电源电压的1/3,此时,NE555置位,③端输出高电平,VS截止,CZ无电压输出。

当开关S置于2时,NE555和RP1、R1、C2等组成触发脉冲产生电路,NE555的③端输出频率约13Hz、占空比可调的触发脉冲。调整RP1即可改变触发脉冲的宽度,然后再用该脉冲去控制VS的导通角,使CZ上的输出电压随着导通角的变化而变化,从而达到调压的目的。VD1的作用是当调整RP1时,使振荡周期不变,而触发脉冲宽度改变。C5和VDW、VD2组成降压、整流电路,为NE555提供12V左右的直流工作电压。C5是降压电容。R2、R4是限流电阻。

电位器RP2用于调节定时时间,装好后,可在外壳上按时间与角度的关系标示好刻度。

该两用控制器安装完毕,只要选用符合要求的正品元件、安装无误,一般不用调试就可正常工作。由于整个电路带市电,应注意调试安全和做好外壳绝缘。
