CW01/LWY10等电源集成块应用电路集

发布时间 2009-06-18

CW01××系列输出电压可调集成稳压器

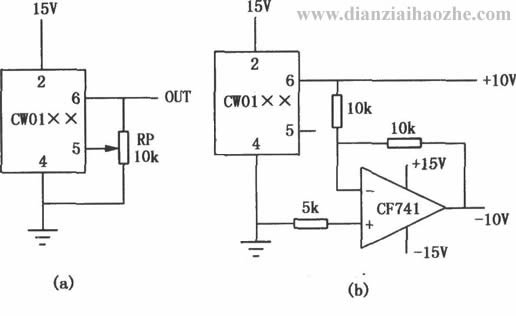

CW01××系列为金属圆壳封装式和双列直插式10V电压基准源,其具有短路保护、温度漂移小、输出电压稳定在10V,可作为电压基准源使用。其典型应用电路如图所示。

CW01/LWY10等电源集成块应用电路集

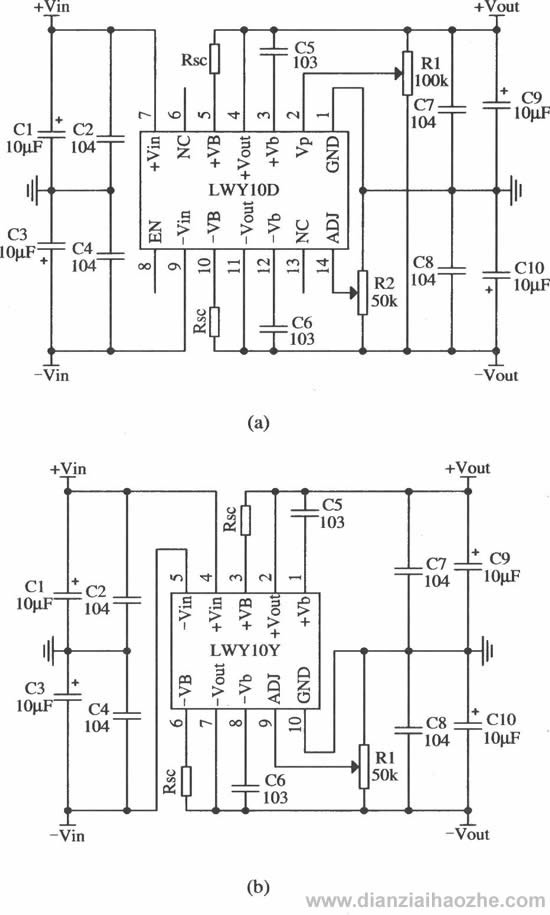

由LWY10构成的正负双可调输出的应用电路
(a)LWY10D型;(b)LWY1OY型

CW01/LWY10等电源集成块应用电路集

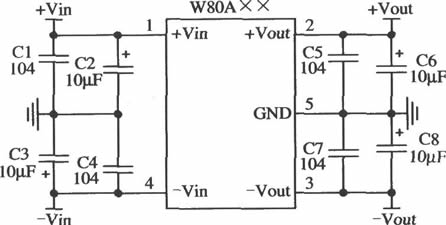

五端固定输出正负双集成稳压器LW80A××的典型应用电路

CW01/LWY10等电源集成块应用电路集

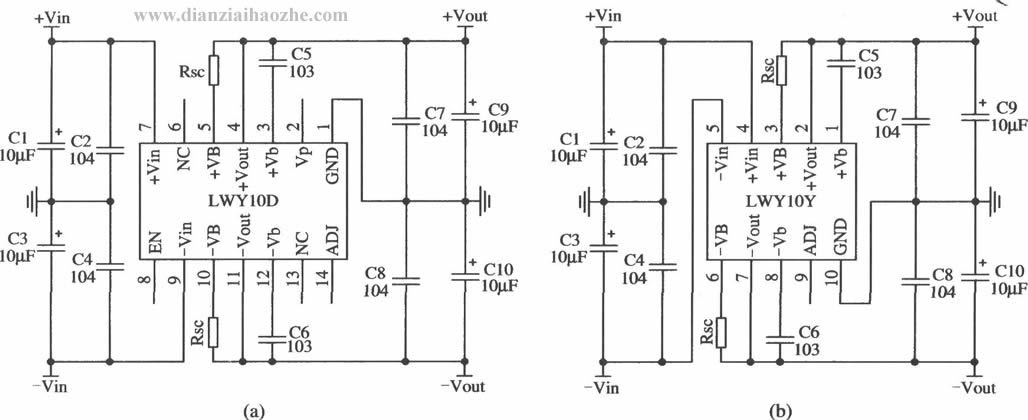

由LWY10构成的正负双固定输出的应用电路
(a)LWY1OD型;(b)LWY1OY型

CW01/LWY10等电源集成块应用电路集
