TDA2009引脚功能和应用电路

浏览
发布时间 2009-06-09

  TDA2009为双声道音频功率放大集成电路,输出功率2×10W(条件:24V工作电源;4欧姆负载;0.1%的失真),电源电压范围8V~28V,最大输出电流3.5A,内部设有过热保护电路。TDA2009采用单列11脚塑料封装,自带小型散热片,其引脚功能如下:

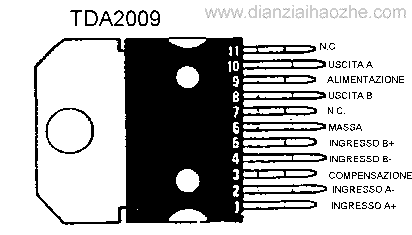

TDA2009引脚功能
脚号 电压/V 引脚功能
1 0.8 同相输入(1)
2 1.6 同相输入(1)
3 12.5 纹波抑制
4 1.6 反相输入(2)
5 0.8 同相输入(2)
6 0
7 0 空脚
8 11.5 输出(2)
9 23.5 电源
10 11.5 输出(1)
11 11.5 空脚

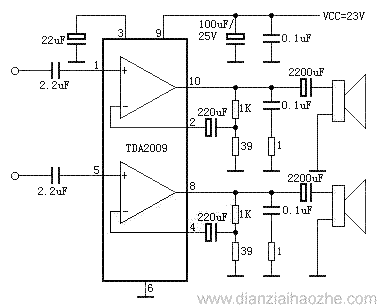

   TDA2009典型应用电路如下:

TDA2009应用电路

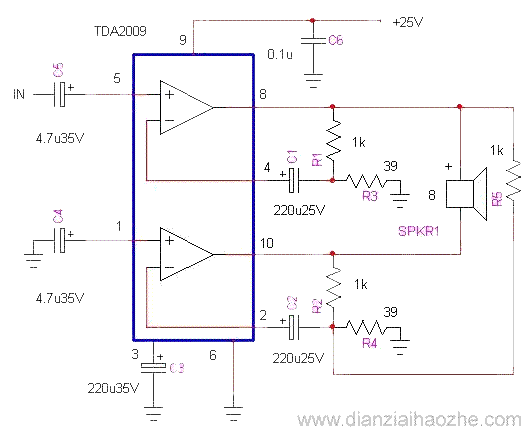

  附:TDA2009接成BTL工作的电路接法
  由于TDA2009自身电路设计的原因,并不十分适合采用外部反馈的方式在BTL电路下工作,这会使得频率响应不佳。

TDA2009 BTL工作模式
