SG3524脉宽调制型控制器引脚功能和应用电路

浏览
发布时间 2009-06-17

  SG3524是开关电源脉宽调制型控制器。应用于开关稳压器,变压器耦合的直流变换器,电压倍增器,极性转换器等。采用固定频率,脉冲宽度调制(脉宽调制)技术。输出允许单端或推挽输出。芯片电路包括电压调节器,误差放大器,可编程振荡器,脉冲指导触发器,两个末级输出晶体管,高增益的比较器,以及限流和关断电保护电路。

  SG3524工作电源电压范围8V~35V,采用双列16脚装料封装,引脚功能如下:

SG3524引脚功能

  SG3524集成电路多种应用电路:

SG3524脉宽调制型控制器引脚功能和应用电路

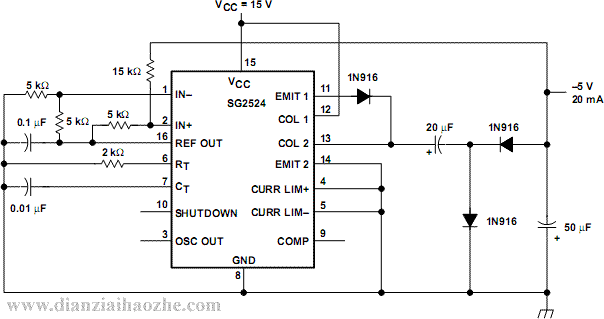

图1 15V/-5V直流转换电路(电容二极管输出)

SG3524脉宽调制型控制器引脚功能和应用电路

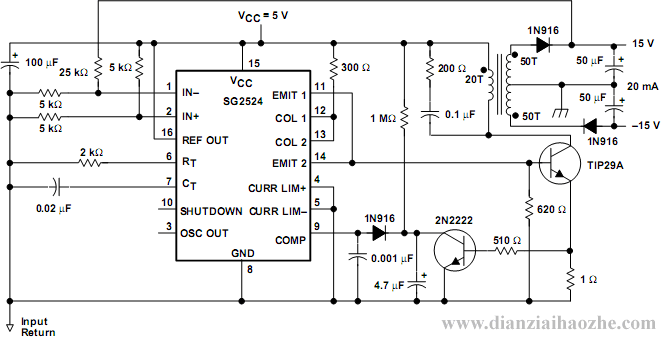

图2 5V/±15V升压转换电路(反激式变压器输出)

SG3524脉宽调制型控制器引脚功能和应用电路

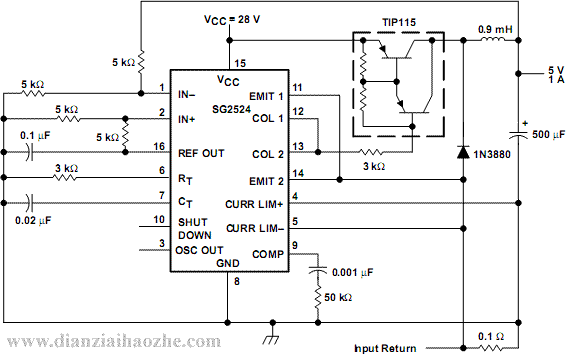

图3 28V/5V直流变换电路(LC式单端输出)

SG3524脉宽调制型控制器引脚功能和应用电路

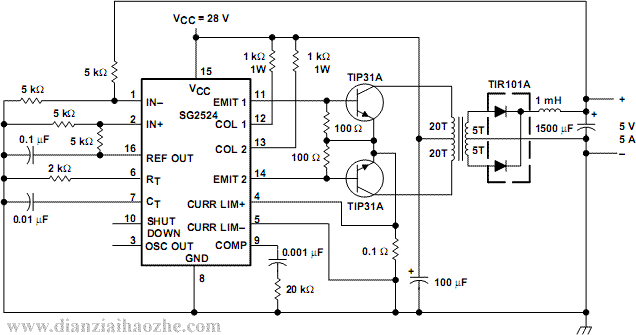

图4 28V/5V直流变换电路(推挽式变压器输出)
