LW80L/M××的典型应用电路,W1511大电流应用

浏览
发布时间 2009-06-18

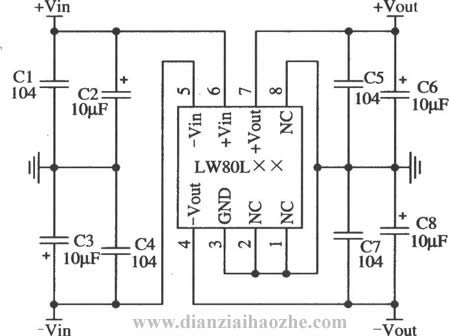

正负双集成稳压器LW80L××的典型应用电路

LW80L/M××的典型应用电路,W1511大电流应用

五端固定输出正负双集成稳压器LW80M××的典型应用电路

LW80L/M××的典型应用电路,W1511大电流应用

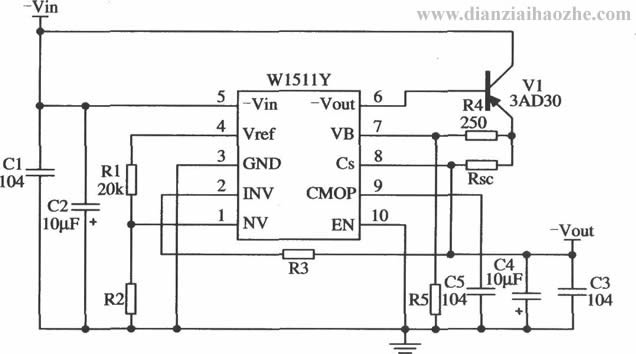

W1511的扩大输出电流的应用电路

LW80L/M××的典型应用电路,W1511大电流应用

如图所示是用Wl511Y多端可调负集成稳压器组成的扩大电流的应用电路。这个电路是采用外接功率三极管的方法来扩大电流应用,也可用小功率PNP管与大功率NPN管复合成PNP大功率管的方法来扩大电流应用。限流电阻Rsc根据下式计算(减流型保护):

LW80L/M××的典型应用电路,W1511大电流应用 。如设输出工作电流Iout为2 A,则:

LW80L/M××的典型应用电路,W1511大电流应用。减流型保护外接电阻

 LW80L/M××的典型应用电路,W1511大电流应用。一般R5可用电位器进行调节。当扩大电流应用时,输入滤波电容应增大,可取500pF左右。

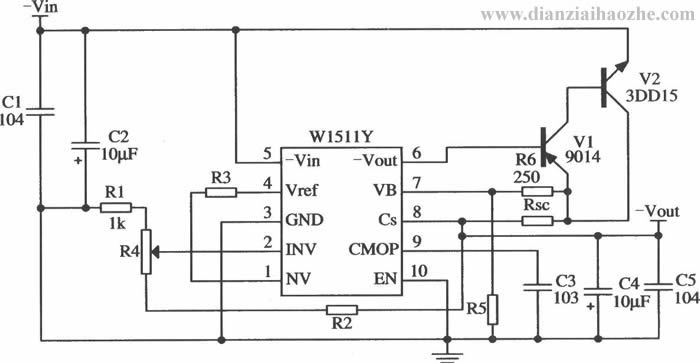

由W1511Y构成的低电压大电流输出的应用电路

LW80L/M××的典型应用电路,W1511大电流应用

如图所示是用Wl511Y多端可调负集成稳压器组成的输出电压比基准电压低(比基准电压更负)的应用电路。其输出电压为-7 V>-Vout>-37 V。图示电路是用改变反相输入端的取样电阻的分压比来改变输出电压。其取样电阻的计算式与改变同相输入端电阻分压比的有所不同。图中R1取1kΩ,中间是电位器,R2的计算式如下:

 LW80L/M××的典型应用电路,W1511大电流应用,式中,Vref是基准电压,其典型值是7.5 V。R3=R1//R2,限流电阻Rsc根据下式计算:

 LW80L/M××的典型应用电路,W1511大电流应用

标签: W1511, LW80, 稳压, 电流
