7812/7912正负12V稳压电源

浏览
发布时间 2009-06-14

  7812和7912三端稳压器是电子设备中常用的线性稳压集成电路,最大输出电流1.5A(需加散热器)。下面是用这两种稳压IC制作的正负稳压电源典型电路,供大家参考。

  初学者特别应注意7812正电源稳压IC与7912负电源稳压IC的引脚功能是不一样的,有关详细说明见:

  三端稳压器7912引脚功能,电路接法

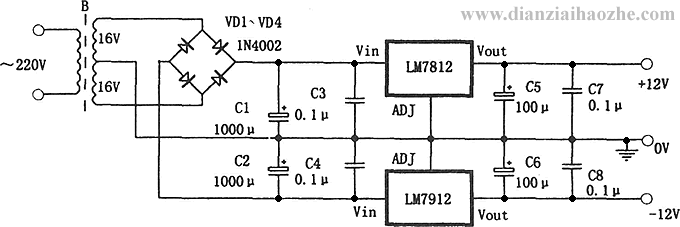

7812/7912正负12V稳压电源

  从电路中可以看到,7812/7912的输入输出端都接有电容,而且是一大一小,大容量电容是低频滤波作用,小容量电容是高频滤波用。需提醒的是输出端一般不要接过大容量电容,一般接几十微法的就可以了。否则有些电路中会出现关闭电源后,输出端电容向前级稳压IC放电的过程,这容易损坏稳压IC。如果电路需要,应在三端稳压器输入输出端跨接一保护二极管。它可以解决反向浪涌电流对稳压IC的冲击。这在一些实验电源中特别推荐加接以保护三端稳压器。
