AN7171NK音频功放IC电路图

浏览
发布时间 2009-04-09

AN7171NK:每个声道由14W(13.2V;4Ω)BTL功率放大器组成,保护电路完善(热保护,过压、输出-地短路、负载短路、输出-VCC短路保护等)。电源电压范围7~18V;输出功率14×2(VCC=13.2V;RL=4Ω;THD=10%)。

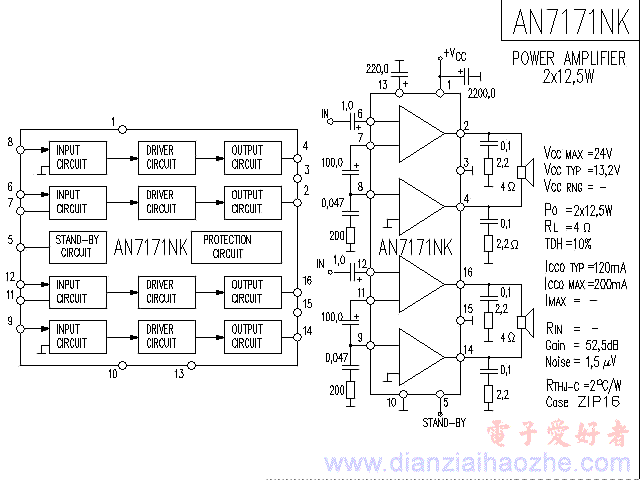

AN7171NK音频功放IC电路图
