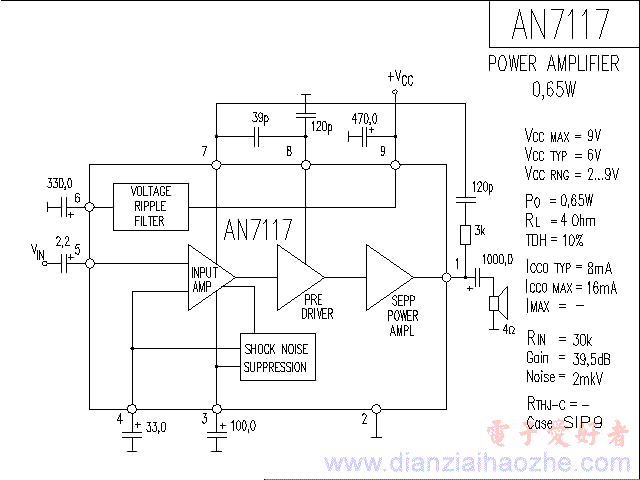

AN7117音频功放IC电路图
发布时间 2009-04-09
AN7117：单声道功放IC，单列9脚封装；电源电压范围2V~9V；输出功率0.65W（VCC=6V，RL=4Ω，THD=10%）；静态电流=8mA；电压增益=37.5～41.5dB；输出噪声=0.2～1mA；输入电阻=30kΩ；工作温度=-20～75℃；谐波失真=0.6%～1.5%；纹波抑制=45dB。
电子爱好者 DIANZIAIHAOZHE.COM
AN7117：单声道功放IC，单列9脚封装；电源电压范围2V~9V；输出功率0.65W（VCC=6V，RL=4Ω，THD=10%）；静态电流=8mA；电压增益=37.5～41.5dB；输出噪声=0.2～1mA；输入电阻=30kΩ；工作温度=-20～75℃；谐波失真=0.6%～1.5%；纹波抑制=45dB。
