LM4809双声道耳机功放IC(105mW×2)

浏览
发布时间 2009-05-18

该LM4809是双声道音频功率放大器,由5V电源供电时能够提供每声道105mW的连续平均功率到16Ω负载,失真0.1 %(THD + N)。LM4809功耗低,外接元件少,适合低功耗的便携式系统。LM4809功设有微功率停机模式的外部控制端,以及内部过热停机保护功能。可以配置外部增益设定电阻。

LM4809双声道音频功率放大器

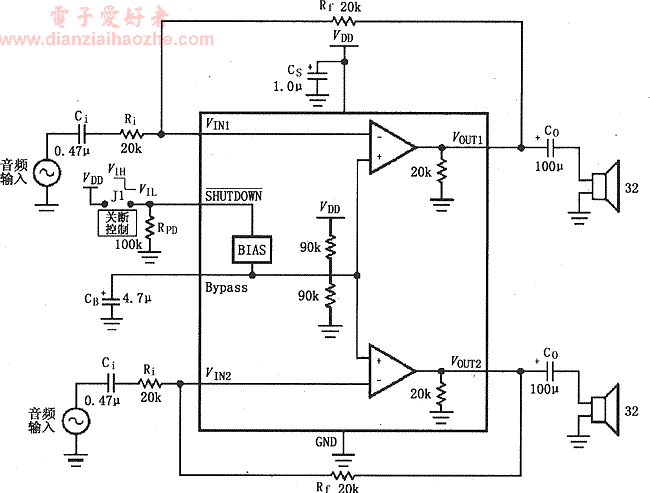

如图所示为LM4809用于双声道耳机放大器的典型电路。左右声道音频信号分别输入LM4809的2、6 脚,经过内部放大器放大后分别由1、7脚输出,经耦合电容Co加到各自声道的扬声器上,放大器增益Av=Rf/Ri。LM4809的5脚外接关断控制,当5脚接VDD(高电平)时允许工作;当5脚接地(低电平)时禁止工作。

标签: LM4809, 音频
