LA4425小体积5W功放集成电路

浏览
发布时间 2009-05-30

 LA4425功放集成电路的特点是体积小,外接元件少(只需输入、输出耦合电容),输出功率大。电路设有过热、过压、负载短路等保护电路外,还有静噪功能。工作电源电压范围为5-16V,负载阻抗为2-8Ω,在Vcc=13.2V,RL=4Ω,THD=10%时,其典型输出功率为PD=5W。

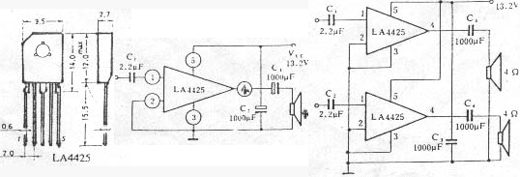

LA4425采用SIP-5封装,外形如图

LA4425小体积5W功放集成电路

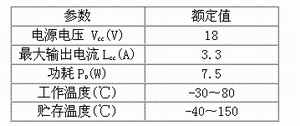

极限参数(T=25℃)
LA4425小体积5W功放集成电路

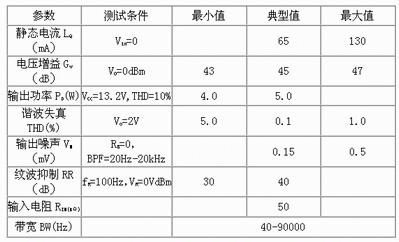

电参数(Vcc=13.2V,RL=4Ω,f=1KHz,RB=600Ω,300*30*1.5mm3 铝散热片)
LA4425小体积5W功放集成电路

电路图如下:
 LA4425小体积5W功放集成电路
