TDA2030单电源接法和双电源接法
发布时间 2009-06-09
TDA2030为单声道音频功率放大集成电路,采用TO-220单列5脚封装,特性如下:
额定功率:14W(VCC=14V; RL=4Ω; THD=0.5%)
电源电压:±6~±18V
静态电流:40mA
输出电流:3.5A
具有优良的短路和过热保护电路。

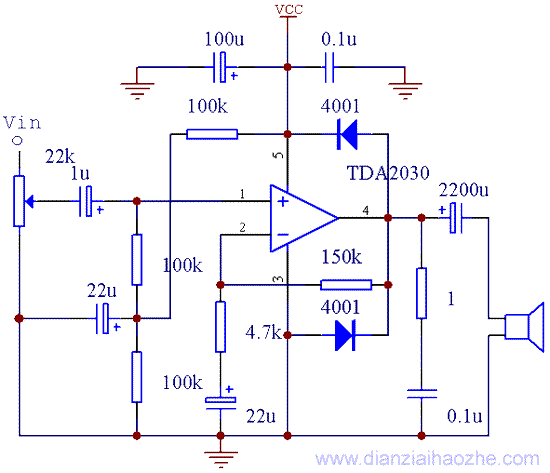

单电源接法OTL电路:

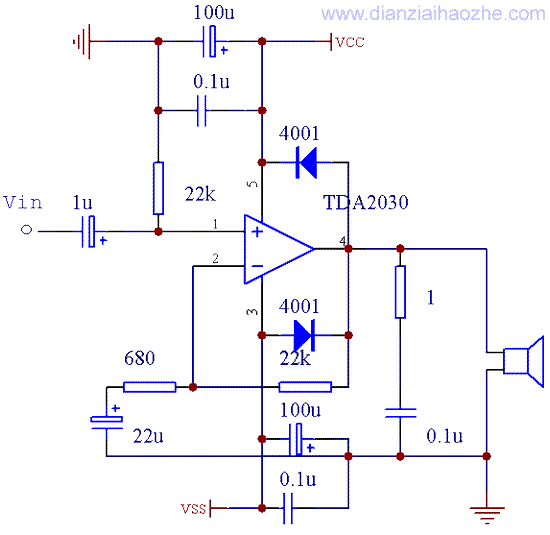

双电源接法OCL电路:
