3DD153 硅NPN型低频大功率三极管

浏览
发布时间 2009-05-12

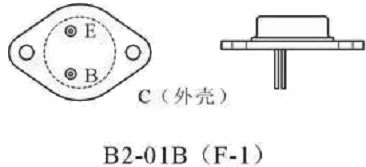

3DD153 是低频大功率晶体三极管,硅材料 NPN 型,管芯采用扩散平面工艺,其封装和管脚排列如下:

3DD153

3DD153按其耐压不同分为9个档次

主要参数:

BVCBO
3DD153A=80V
3DD153B=150V
3DD153C=200V
3DD153D=250V
3DD153E=350V
3DD153F=400V
3DD153G=600V
3DD153H=900V
3DD153I=1100V

BVCEO
3DD153A=50V
3DD153B=100V
3DD153C=150V
3DD153D=200V
3DD153E=250V
3DD153F=300V
3DD153G=400V
3DD153H=500V
3DD153I=600V

BVEBO=5V

最大耗散功率PCM=10W

最大集电极电流ICM:A~G档=1.5A; H、I档=0.75A

最高结温TJM=175℃

直流放大系数HFE:7~270

特征频率fT=1MHz

可代换3DD153的型号有:
国内产品型号:3DD4、3DD154、3DD401、3DD01
国外产品型号:2SD324、BDX42-44、BD263、BD677、BD679

标签: 3DD153, NPN, 低频, 三极管
