2SA1215/2SC2921音响对管

浏览
发布时间 2009-05-27

2SA1215是PNP型平面硅三极管,它主要应用于音频功率放大器、DC-DC大功率直流变换器等场合。具有高电流能力,高耗散功率,与2SC2921可组成互补对管。

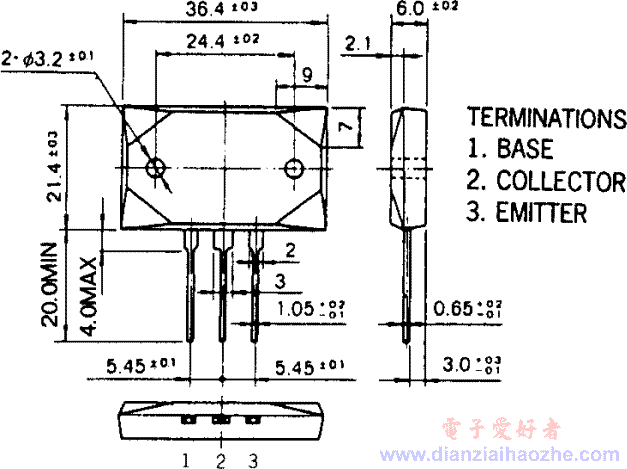

2SA1215外形尺寸:

2SA1215

2SA1215极限参数(绝对最大额定值):(环境温度Ta=25℃)

集电极-基极反向电压VCBO:-160V
集电极-发射极反向电压VCEO:-160V
发射极-基极反向电压VEBO:-6V
集电极直流电流IC:-15A
集电极耗散功率PC:150W
结温Tj:150℃
贮藏温度Tstg:-50℃~150℃

集电极截止电流ICBO:-0.1mA
发射极截止电流IEBO:-0.1mA
共发射极直流电流放大系数HFE:50~150
集电极-发射极饱和电压VCE(sat):-2.0V (IC=-5A  IB=-0.5A)

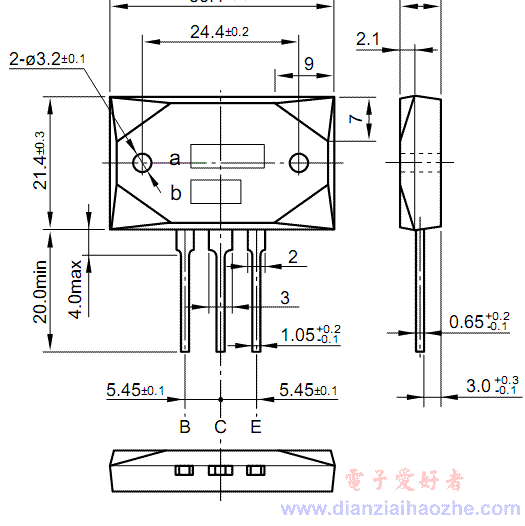

2SC2921是NPN型平面硅三极管,主要应用于音频功率放大器、DC-DC变换器等电路中,与2SA1215可组成互补对管。具有高电流负载能力,高耗散功率。其外形尺寸如图所示:

2SC2921

2SC2921极限参数:(无特点说明环境温度Ta=25℃)

集电极-基极反向电压VCBO:160V
集电极-发射极反向电压VCEO:160V
发射极-基极反向电压VEBO:6V
集电极直流电流IC:15A
集电极耗散功率PC:150W
结温Tj:150℃
贮藏温度Tstg:-50℃~150℃

集电极截止电流ICBO:0.1mA
发射极截止电流IEBO:0.1mA
共发射极直流电流放大系数HFE:50~150
集电极-发射极饱和电压VCE(sat):2.0V (IC=-5A  IB=-0.5A)
特征频率fT:60MHz (VCE=12V, IE=–2A)
