3DG2383(2SC2383)硅NPN型小功率晶体管

浏览
发布时间 2009-05-22

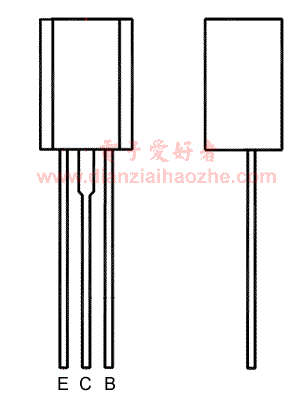

  3DG2383(2SC2383)是硅NPN型高频小功率晶体三极管,可与3CG1013(2SA1013)组成互补对管。3DG2383(2SC2383)具有电流容量大、饱和压降低、击穿电压高等特点,采用TO-92MOD封装,其外形和管脚排列如图所示:

3DG2383(2SC2383)

3DG2383(2SC2383)极限参数:(除非另有规定 Tamb= 25℃)

集电极-发射极电压 VCEO =160 V
集电极-基极电压 VCBO =160 V
发射极-基极电压 VEBO =6 V
集电极电流 IC =1.0 A
耗散功率(Ta=25℃ ) Ptot =0.9 W
结温 Tj =150 ℃
贮存温度 Tstg =-55 150 ℃

集电极-基极截止电流 ICBO=1μA (VCB=150V, IE=0)
发射极-基极截止电流 IEBO=1μA (VEB=6V ,IC=0)
共发射极直流电流放大倍数HFE=60~320
集电极-发射极饱和电压 VCEsat=1.5V (IC=500mA, IB=50mA)
特征频率 fT=20MHz (VCE=5V ,IC=200mA)

hFE 分档:R:60~120 O:100~200 Y:160~320
