常用电容器的标志方法

浏览
发布时间 2009-07-24

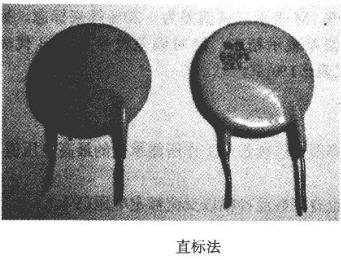

电容器除标注标称容量、允许偏差及额电压这三项主要参数外,有些还标注电容的型号、商标、工作温度及制造日期等。要想正确地识别电容器的主要参数,就必须掌握电容器参数的标注方法 1.直标法 电容器的直标法与电阻器的直标法类似,直接标明电容器的容量、单位、偏差及耐压,所以识别比较容易。

如图2-1所示,主要参数:容量为680 pF,偏差为士5-%,额定电压为2 kV=2 000 V o ①若电容器表面标注的是整数(这些整数是1位整数、2位整数或4位整数),并且在数字的后面没有单位符号,其单位为pFo如图2-2所示。 图中,图2-2(a):高频陶瓷电容器,标称容量为47 pF;图2-2(b):主要参数,容量为82 pF; 图2-2(c):聚苯乙烯电容器 主要参数:7 300 pF士5%1600 V (标称容量)(偏差)(额定电压) ②当电容器标明的数字是小数时(2-4位数的小数),其单位为tcF(微法)。图2-2(d)所示电容器的名称:聚丙烯电容器 主要参数:0 .1 t.F士10% 200 V

(容量)(偏差)(耐压)

常用电容器的标志方法

常用电容器的标志方法

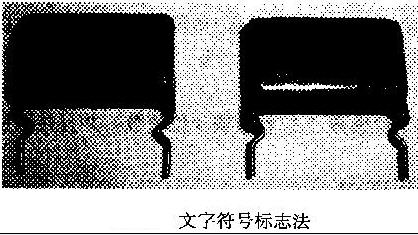

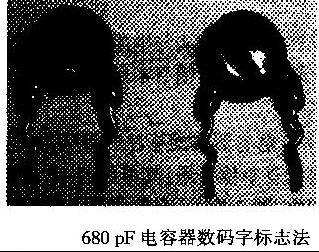

2.文字符号标志法 用单位的文字符号(pF的单位文字符号为p,nF的单位文字符号为n, uF的单位文字符号为u)和数字按一定规律排列来表示标称容量的方法,称为文字符号标志法。 单位文字符号(p,n, u)前面的数为整数部分,单位文字符号后面的数为小数部分,单位文字符号(p、u)表示小数点和单位,如82p表示82 pF, 4 p.7表示4 .7 IiF,3p3表示3 .3 pFo 图2-3所示的电容器名称:涤纶电容器 电容量:390 nF=0 .39 uF 3.致码字标志法(用数字表示主要参数的方法) 前面的两位数为有效值,第三位数为零的个数(或倍数10n)。图2-4所示的电容器的电容量:68 X 10二680 pFo 常用电容器的标志方法 常用电容器的标志方法

图2-5所示的电容器的电容量22 X 103=22 X 1 000=22 000 pF = 0. 022 tcF,偏差为士10%。电容器的电容量一般要求上万的数都应换算成u.F(微法)表示。电容器的色标法原则上与电阻器的色标法相同,个别也用色标法表示电解电容器的工作电压,如棕色表示6.3 V,红色表示10 V,灰色表示16 V,色点一般标在正极一边。目前,电容器的色标法使用很少,在此就不做介绍了。 电容器的标志方法还存在一些易混淆的标志,在识别电容器时应加以注意。
