可变电阻器(电位器)相关介绍

浏览
发布时间 2009-07-24

(1)普通可变电阻器(半可调电阻器)可变电阻器又称微调电阻器。它主要使用在需要调整的电子电路中。其实物图如图所示。

 (2)电位器 ①电位器的结构特点。电子设备中某些电阻器的阻值需要用户经常调整,这时可使用电位器。电位器实际上是一个可变电阻器,其结构适用于经常调整,所以要求电位器应调整方便、称定和可靠。

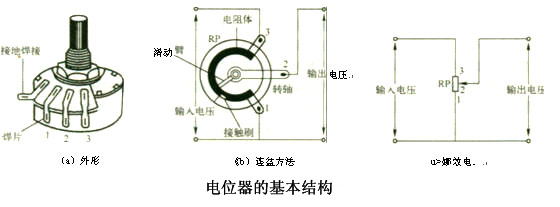

电位器用符号RP表示。其基本结构如图所示。

可变电阻器(电位器)相关介绍

电位器除了与电阻器一样有标称值、倾定功率和误差等级外,还有阻值的变化规律。所谓电位器的阻值变化舰律是指轴的旋转角度与电阻值变化关系的规律。阻值随转轴内度均匀变化的电位器称为线性电位器,用字母"X0表示;阻值开始时变化小,以后变化逐浙加快,近似呈指数规律的电位器,被称为指数式电位器,用字母"Z;表示。不同变化规律的电位拜,其应用场合是不同的。

电位器在外形和使用上都不同于可变电阻器。在外形上,可变电阻器一般只有两个接线,电位器却有三个接线头;可变电阻器在使用中只能改变电且值,使电阻值在最大值和最小值之间变化,而电位器在使用中,通过润节电位.的转轴,不但能使电困值在最大值与最小位之门变化,面且还能调节清动臂与两端的电位离低,厉以称为电位拜。一电位器的种类较多,并各有特点‘一般挤撅所位用的电阻材料可分为碳膜电位器、碳质实芯电位器、金属膜电位器、玻璃釉电位器及线级电位器等。

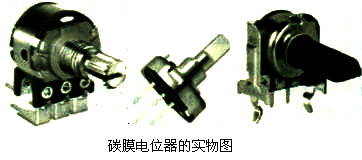

a.碳腆电位器。膜电位璐是目食使用最广泛的一种电位器,其内部结构如图所示,实物图如图所示。

可变电阻器(电位器)相关介绍
可变电阻器(电位器)相关介绍

碳膜电位器有3个接线头。其中,1、3接线头连接在电阻片两端,2接线头接在中间的滑动臂上。旋转电位器上的转动轴,就可以改变滑动臂在电阻片上的接触位置。碳膜电位器的电阻片是用碳粉和树脂冶勺混合物喷涂在马蹄形胶板上制成的。电阻片上1、3两端的电阻值是电位器的最大阻值。滑动臂2与1、3之间的阻值随触点位置的改变而变化;改变2与1,3之间的位置,就可以达到调节电阻值的目的。例如,有一个4.7价的电位器,当旋转轴逆时针方向旋转到极端位置时,滑动臂1与2之间的电阻值近似为0,滑动臂2与3之间的电阻值就近似为4.7 kΩ,这时滑动臂触点处在电阻片1端;如果将轴旋转到中部某个位置,则接线头1,2间的阻值加上2,3间的阻值之和为4.7 Ω。假定1,2间的阻值为2 kΩ,那么2,3间的阻值就为2 .7 kil;转轴顺时针方向旋转使滑动臂触点位于电阻片三端,那么2,3两端的阻值近似为0,而1、2端的阻值为4 .7 kΩ。当然,不论活动臂旋到什么位置,1,3两端的电阻值总是保持4 .7 kΩ不变。碳膜电位器具有很多优点,如结构简单、制造容易、阻值范围宽(约为100Ω--4 .7 MΩ)等。它的缺点是功率较小。 b.线绕电位器。线绕电位器的电阻体是用合金电阻丝制成的。这种电位器最大的特点是耐热性能好,能承受较大的功率,与其他非线绕电位器相比,在同样的功率下,线绕电位器的体积较小。电位器除了按照电阻体材料进行分类外,还可按照电位器的结构和调节方式进行分类,知道这些电位器不同结构方面的知识,在使用与修理时是很有帮助的。按电位器的不同结构和调节方式,还可以分为下列几种。.单圈式电位器。单圈式电位器的滑动臂只能在不到360度的范围内旋转,如图所示。

 .多圈式电位器。多圈式电位器的滑动臂从一个极端位置到另一个极端位置,它的轴要转动好多圈。这种电位器的电阻丝紧紧绕在外有绝缘层的粗金属线上,金属线卷绕成螺旋形,装在有内螺纹的壳体内。电位器的滑动臂由转轴带动,能沿着螺旋形的金属线移动。转轴每旋转一周,滑动臂仅移动一个螺距(滑动臂触点在电阻丝上仅改变很小一段距离)。因此,多圈式电位器可以对电阻值做细微的调节。

还有一种多圈式电位器,它是用蜗轮、蜗杆来调节电阻值的。蜗轮上装有滑动臂,旋转蜗杆,蜗轮随着转动。由于蜗杆每转动一周,蜗轮仅移动一齿,因此滑动臂在电阻体上做圆周运动时,便可达到对电阻值细徽调节的目的。

.单联、双联和多联电位器。单联电位器是由单个电位器组成的。

多联电位器是将两个或两个以上电位器装在同一根轴上构成的。调节转轴就能同时调节多联电位器的阻值。组成多联的各个电位器,规格可以相同,也可以不相同,如图所示。

 还有一种同心异轴双联电位器,又称异步异轴双联电位器。它将两个规格相同或不相同的电位器分别装在两个同心轴上,外面的转轴为空心套管,里面的转轴穿过套管伸出来。使用时可以分别调节其中的一联电位器,使用这种电位器可以节省空间、美化板面的布t,所以在许多电子产品中被使用。它的实物图如图所示。.带开关电位器。带开关电位器一般是在电位器顶上带有开关装置。开关和电位器虽是同轴相连,但又彼此独立,互不影响,因此在电路中就可省去一个单独的电源开关。带开关电位器按开关位数可分为单刀单掷、单刀双掷和双刀双掷等几种,如图所示。

 按开关运动方式,带开关电位器可分为旋转开关、推拉式开关。一般旋转式开关按顺时针方向转动为开,逆时针为关。但也有反时针形式的开关,逆时针方向转动为开。旋转式开关在做开或关的动作时,必须将滑动臂旋到端点位置,而推拉式开关在开或关时,滑动臂可在任意位置。 .滑杆电位器。滑杆电位器的碳膜电阻体为直条形。调节滑柄即可改变阻值。

滑杆电位器是一种形式比较新颖的电位器。使用时,不但可以节省空间,还可拼比较直观地反映出滑动臂所在的位置。因此它在收音机、录音机、电视机和一些电子仪器上得到了广泛的应用。滑杆电位器的实物图如图所示。

② 电位器的阻值变化规律。在选用碳膜电位器时,除了要考虑阻值范围和额定功率外,有时还需注意电位器阻值变化曲线的选择。常用合成碳膜电位器的阻值变化规律有三种:直线式,代号为(X);指数式,代号为(Z);对数式,代号为(D)。这三种形式电位器的阻值和转角关系如图所示。 可变电阻器(电位器)相关介绍 图中,纵坐标表示某一角度时电阻器实际数值对电位器总阻值的百分数;横坐标表示旋转角对最大旋转角度的百分数。 a.直线式电位器:图1-22中+X;是直线式电位器的阻值变化曲线。这种电位器旋转角度的大小和总阻值变化的多少成正比例。例如,旋转角度是总角度的 40%时,电阻值也是总电阻值的40%,旋转角度是总角度的60时,总电阻值也相应变化到60%。这是因为电阻体上的导电物质是均匀分布的,所以单位长度上的阻值是相等的。 X型电位器一般适用于要求电阻值能均匀调节的电路中。b.对数式电位器。对数式电位器的阻值变化曲线如图1-22中的+D所示。在电位器开始转动时,阻值变化很大,旋转角度达到40%时,阻值变化已达80%以上;当旋转角度转至60%时,阻值变化为90%以上。可见,这种电位器的前扮段旋转角度小,阻值变化大;后一段旋转角度大,而阻值变化小。阻值与转角呈“对数”关系。

对数式中位器一般用在专用的仪器和电视机对比度电路中。

。.指数式电位器。指数式电位器的阻值曲线如图1-22中的“z”所示。开始转动时,阻值变化比较小,而在转角接近最大转角时,阻

值变化就很大。指数式电位器的阻值变化特性正好与对数式电位器相反。

指数式电位器一般用于音量控制电路。这是因为人耳对音量的感觉有这样一个特点,在声音比较小时,人耳对音量变化的感觉是很灵敏的,但声音大到某一值后,即使声音有了较大的增加,人耳感觉变化也不大。指数式电位器的阻值—转角特性却与听觉的特性相反,因此采用这种电位器做音量控制,在调节音量时音量大小能够均匀地变化,而不会突然地变响或变轻。
