霍尔元件，霍尔传感器

　　霍尔元件是磁传感器，其原理基于霍尔效应，霍尔传感器将磁场的变化转换为电位差的变化。本文介绍霍尔元件的原理、结构、使用方法和应用电路等。

　　霍尔效应

　　如图１所示，霍尔效应是指将电流I 通至一物质，并对与电流成正角之方向施加磁场B 时，在电流与磁场两者之直角方向所产生的电位差V 之现象。此电压是在下列情况下所产生的，有磁场B 时，由于弗莱铭(Fleming)左手定则，使洛仁子力(即可使流过物质中之电子或正孔向箭头符号所示之方向弯曲的力量：(Lorentz force)发生作用，而将电子或正孔挤向固定输出端子之一面时所产生。

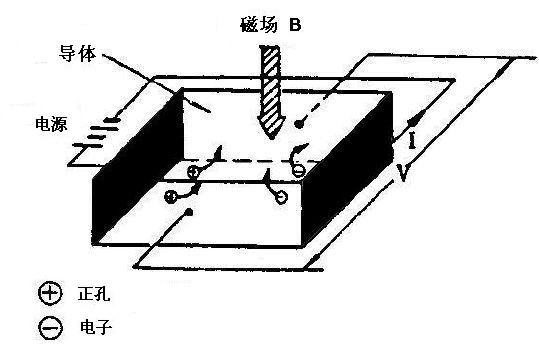

图１　霍尔效应

　　电位差V 之大小通常决定于洛仁子力与藉所发生之电位差而将电子或正孔推回之力(亦即前者之力等于后者之力)，而且与电流I 乘以磁场B 之积成比例。比例常数为决定于物质之霍尔常数除以物质在磁场方向之厚度所得之值。

　　在平板半导体介质中，电子移动（有电场）的方向，将因磁力的作用（有磁场） ，而改变电子行进的方向。若电场与磁场互相垂直时，其传导的载子（电子或电洞） ，将集中于平板的上下兩边，因而形成电位差存在的现象。该电位差即霍尔电压（霍尔电压）在实际的霍尔组件中，一般使用物质中之电流载子为电子的N 型半导体材料。将一定之输入施加至霍尔组件时之输出电压，利用上述之关系予以分析时，可以获致下列的结论：

　　(1) 材料性质与霍尔系数乘以电子移动度之积之平方根成正比。
　　(2) 材料之形状与厚度之平方根之倒数成正比。

　　由于上述关系，实际的霍尔组件中，可将霍尔系数及电子移动度大的材料加工成薄的十字形予以制成。

　　图2系表示3～5 端子之霍尔组件的使用方法，在三端子霍尔元件之输出可以产生输入端子电压之大致一半与输出信号电压之和的电压，而在四端子及五端子霍尔组件中，在原理上虽然可以免除输入端子电压的影响，但实际上即使在无磁场时，也有起因于组件形状之不平衡等因素之不平衡电压存在。

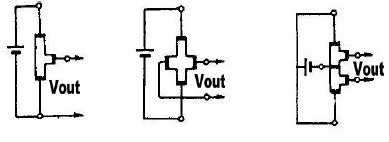

　(a)3脚组件　　　　　　(b)4脚组件　　　　　　　(c)5脚组件

　　　　　　　　图2 霍尔组件使用方法

种类及接法

构造：

无铁心型
铁心型
测试用探针霍尔集成电路

接法：

三端子组件
四端子组件
五端子组件
