十三单元DTMB天线,扇形振子UHF全频天线

浏览
发布时间 2016-02-09

十三单元宽频带DTMB天线,该天线工作频率范围宽,全覆盖UHF频段478~958兆赫,DTMB频道均落在此范围内。

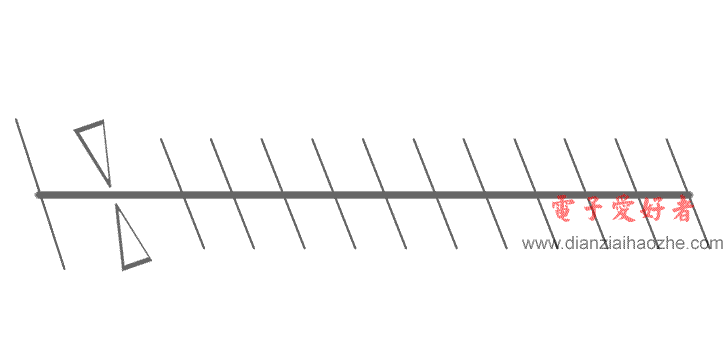

十三单元DTMB天线,扇形振子天线

天线增益约为5至10分贝。

反射器长度330mm,靠近有源振子的引向器长度176mm,最远处的引向器长度158mm,之间的引向器长度可以依次递减,间距95mm。天线全长1165mm。

UHF中心频率718兆赫,扇形振子以此频率计算约209mm,见扇形振子天线
