PT2262/PT2272红外遥控集成电路

浏览
发布时间 2008-09-09

PT2262/2272是一对带地址、数据编码功能的红外遥控发射/接收芯片。其中发射芯片PT2262-IR将载波振荡器、编码器和发射单元集成于一身,使发射电路变得非常简洁。

    接收芯片PT2272的数据输出位根据其后缀不同而不同,数据输出具有“暂存”和“锁存”两种方式,方便用户使用。后缀为“M”为“暂存型”,后缀为“L”为“锁存型”,其数据输出又分为0、2、4、6不同的输出,例如:PT2272-M4则表示数据输出为4位的暂存型红外遥控接收芯片。

PT2262/PT2272红外遥控集成电路

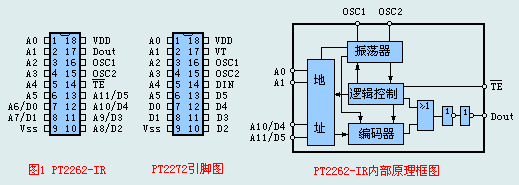

    PT2262/PT2272红外遥控集成电路 PT2262-IR引脚功能说明:

    Pin1-Pin6(A0-A5):
    地址输入端,可编成“1”、“0”和“开路”三种状态。

    Pin7、Pin8、pin10-Pin13(A6/D0-A11/D5):
    地址或数据输入端,地址输入时用Pin1-Pin6,做数据输入时只可编成“1”、“0”两种状态。

    Pin14(TE):
    发射使能端,低电平有效。

    Pin15、Pin16(OSC1、OSC2):
    外接振荡电阻,决定振荡的时钟频率。

    Pin17(Dout):
    数据输出端,编码由此脚串行输出。

    Pin9、Pin18(VDD,Vss):
    电源+,-输入端。

    PT2262/PT2272红外遥控集成电路 PT2272引脚功能说明:

    Pin1-Pin6(A0-A5):
    地址输入端,可编成“1”、“0”和“开路”三种状态。要求与PT2262设定的状态一致。

    Pin7、Pin8、pin10-Pin13(D0-D5):
    数据输出端,分暂存和锁存两种状态。

    Pin14(DI):
    脉冲编码信号输入端。

    Pin15、Pin16(OSC1、OSC2):
    外接振荡电阻,决定振荡的时钟频率。

    Pin17(VT):
    输出端,接收有效信号时,VT端由低电平变为高电平。

    Pin9、Pin18(VDD,Vss):
    电源+,-输入端。
