LM386音频功率放大集成电路

　　 LM386是美国国家半导体公司生产的音频功率放大器，主要应用于低电压消费类产品。为使外围元件最少，电压增益内置为20。但在1脚和8脚之间增加一只外接电阻和电容，便可将电压增益调为任意值，直至200。输入端以地位参考，同时输出端被自动偏置到电源电压的一半，在6V电源电压下，它的静态功耗仅为24mW,使得LM386特别适用于电池供电的场合。LM386的封装形式有塑封8引线双列直插式和贴片式。

电路特性：

静态功耗低，约为4mA,可用于电池供电。
工作电压范围宽，4-12V or 5-18V。
外围元件少。
电压增益可调，20-200。
低失真度。

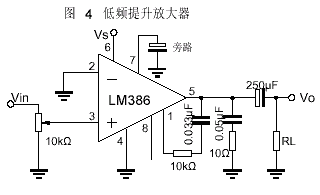

典型应用电路图：
