25W、50W、100W分离元件功放
发布时间 2008-09-11
本电路全部采用分离元件制作，各元件取不同值可分别适应25W、50W和100W的功率输出。

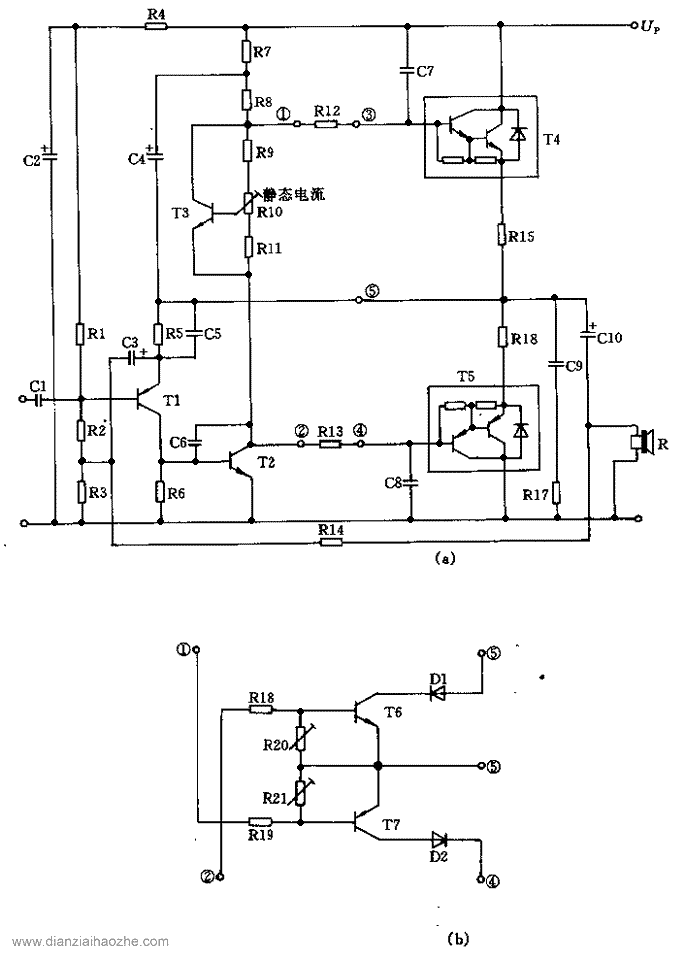

如果将图(a)中①～⑤各点间的电路用图(b)电路部分代替，则可防止在控制信号过大或输出短路时末级晶体管过载。当超过由R20、R21电位器所限制的阈值电压时保护晶体管导通，从而降低了加在推动级和末级复合管基极上的电压，保护了末级晶体管。该电路元器件参数如下表所示。
| 技术参数 | 电阻参数 | ||||||
| 额定输出功率(W) | 25 | 50 | 100 | 额定输出功率(W) | 25 | 50 | 100 |
| 电源电压(V) | 40 | 60 | 80 | R1(kΩ) | 150 | 150 | 150 |
| T1集电极电流(mA) | 0.5 | 0.5 | 0.5 | R2(kΩ) | 150 | 220 | 390 |
| T2集电极电流(mA) | 5 | 4 | 4 | R3(Ω) | 47 | 47 | 47 |
| 末级静态电流(mA) | 20 | 40 | 40 | R4(kΩ) | 47 | 100 | 220 |
| 全控时总消耗电流(A) | 1.2 | 1.65 | 2.25 | R5(kΩ) | 3.3 | 3.3 | 3.3 |
| 最大输出功率(W) f=1kHz,k=1% |
30 | 57 | 109 | R6(kΩ) | 1.2 | 1.2 | 1.2 |
| 全控时输入电压(mV) | 400 | 400 | 500 | R7(kΩ) | 1 | 1 | 1(0.5W) |
| 输出阻抗(Ω) | 0.04 | 0.05 | 0.1 | R8(kΩ) | 1.2 | 2.7 | 2.2 |
| 输入阻抗(kΩ) | 150 | 150 | 150 | R9(kΩ) | 1.5 | 1.5 | 1.5 |
| 畸变系数 f=1kHz,额定输出功率 |
0.1% | 0.35% | 0.3% | R10(kΩ) | 1 | 1 | 1 |
| R11(Ω) | 680 | 680 | 680 | ||||
| R12,R13(Ω) | 270 | 270(0.5W) | 270(0.5W) | ||||
| R14(kΩ) | 1.8 | 2.7 | 5.6 | ||||
| R15,R16(Ω) | 0.5(2W) | 1(7W) | 1(15W) | ||||
| R17(Ω) | 10 | 10(0.5W) | 10(1W) | ||||
| *电阻未注明瓦数者均为0.25W | |||||||
