功放管的三种工作状态

浏览
发布时间 2009-03-11

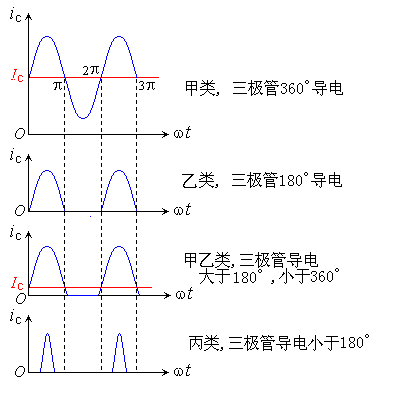

  低频功率输出级按功放管的工作状态为甲类、乙类、丙类三种。

  它们各有特点:

功放管的三种工作状态

  (1).甲类功率输出级主要优点是失真小,主要缺点是效率低。

  它的输出功率Po,电源功耗PD,集电极最大功耗Pcmax和效率分别为:

   Po=Ec2/2RL

  PD=2Ec2/RL

  Pcmax=2Ec2/RL=4Po

  η= Po/ PD=1/4=25%

  (2).乙类功率输出级的主要优点是效率高,主要缺点是存在严重交越失真。

  它的输出功率Po,电源功耗PD,集电极最大功耗Pcmax和效率分别为:

  Po=Ec2/2RL

  PD=2Ec2/πRL

  Pcmax=2Ec22RL» 0.4Po

  η= Po/ PD=π/4=78%

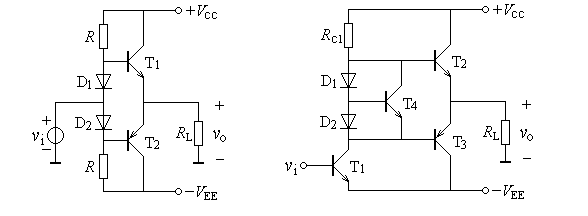

  (3).甲乙类功率输出级吸收了甲类乙类的优点,因而得到广泛应用,但其电路结构比甲类乙类复杂。如下图:

功放管的三种工作状态

  甲乙类互补功率放大电路(a)利用二极管提供偏置电压 (b)利用三极管恒压源提供偏置
