随光照强度变调的555多谐振荡器

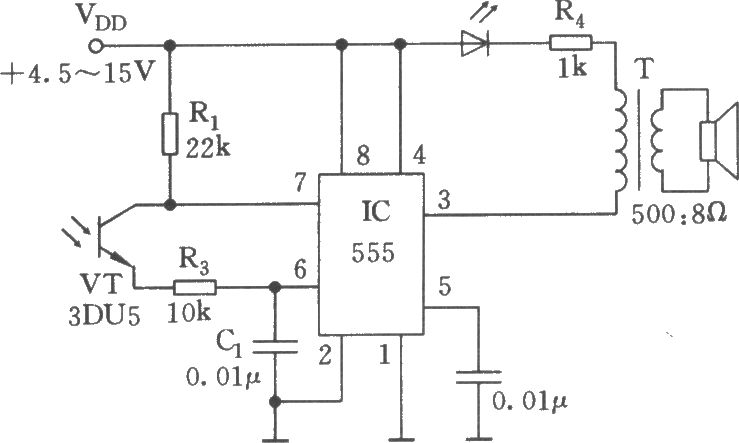

如图所示,本振荡器由555、R1、R3、C1和光敏三极管VT组成无稳态多谐式。振荡频率

随光照强度变调的555多谐振荡器

光敏三极管VT的内阻随光照的变化而变化,当光照强时,呈低阻;光照弱时,呈高阻。因而,振荡频率也随光照的强弱而变化,频率范围可达1Hz~6.5kHz。本振荡器可用作盲人探路、天明报晓等场合。
