占空比独立可调的555多谐振荡器

浏览
发布时间 2008-09-05

占空比可调的555多谐振荡器

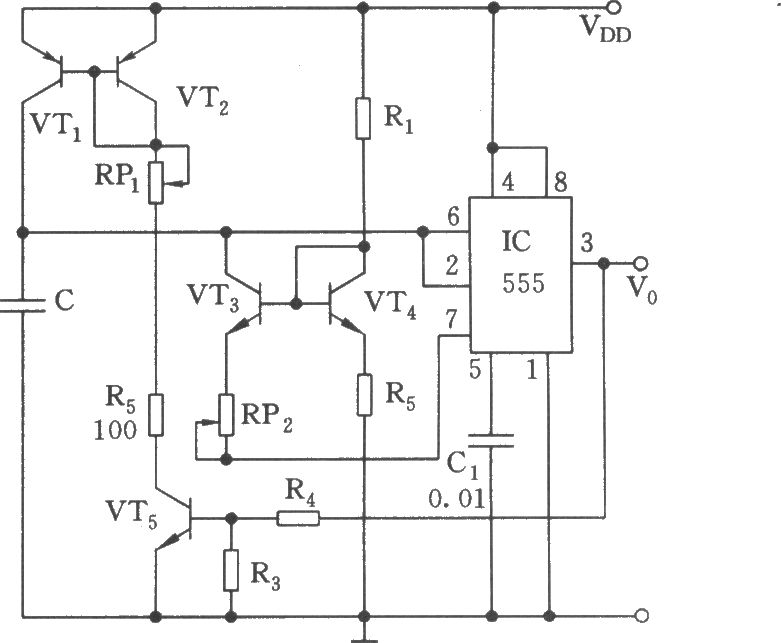

如图所示,一般的555多谐振荡器,充放电时间的调节会相互影响。本电路采用镜像电流源的形式,使电容C的充电回路和放电回路独立分开,且保证充、放电的线性。当刚通电时,输出呈高电平,VT5、VT2、VT1导通,C通过VT1恒流充电,当充至2/3 VDD阈值电平时,555复位,3脚转呈低电平,VT5截止。C通过VT3、IC内部的放电管放电,当放至1/3 VDD时,555置位。周而复始,形成振荡。
