声控节能灯

浏览
发布时间 2008-11-04

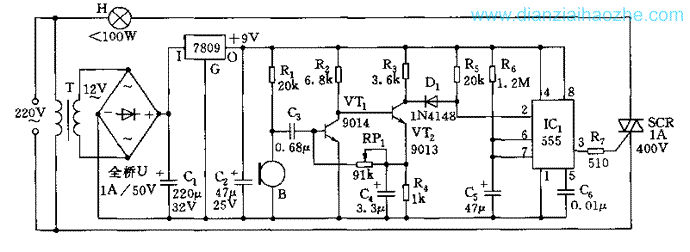

  声控节能灯用于暗室、地下室、密闭库房等自然光较弱的场合,当有来人弄出声响时(如脚步声、击掌声),电灯就会自动点亮,人走后1分钟自动熄灭。这种灯的电路包括降压整流稳压电路、声/电转换及放大电路、单稳态延时电路和可控硅触发电路,如图所示。

声控节能灯

  本控制电路的供电由降压变压器、全桥整流器和7809三端稳压器组成,稳压输出+9V的直流电压,作为IC1和VT1、VT2的工作电压。

  声/电转换器件B采用较高灵敏度的驻极体话筒。当有声响发生时,B将声音信号转换成电信号,经C3耦合至直接耦合放大器VT1、VT2的输入端,将微弱信号放大后触发单稳态电路。调节RP1,可改变放大器的增益和声控灵敏度。

  555和R6、C5等组成单稳态触发电路。平时,由于R5的接入,555处于复位状态,即3脚输出为低电平,可控硅SCR截止,电灯H不亮。当有声响时,放大器VT2集电极输出的交变信号,经D1后,其负极性部分触发555,使其翻转置位,即3脚输出高电平,经限流电阻R7触发可控硅SCR导通,电灯H得电点亮。灯亮的时间即单稳态电路触发后的暂稳时间
  td=1.1R6·C5
  图示参数为62秒。

  图中的可控硅可选用反向击穿电压不低于400V的双向可控硅,如3CTS1A-D、3CTS3A-D等。
