室内湿度自动控制电路

发布时间 2008-10-31

室内湿度自动控制电路

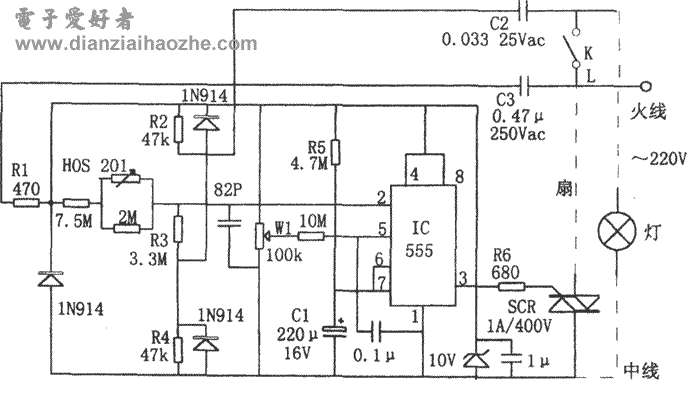

图1 室内湿度自动控制电路原理图

如图1所示为室内湿度自动控制电路,当室内的相对湿度超过某一值时(如80%),自动开启排气扇,直至相对湿度降至规定值。该控制器由降压整流电路、湿度传感器、单稳定时电路,可控硅控制电路等组成。其中降压整流电路为整个控制器提供10V直流工作电压。

室内湿度自动控制电路

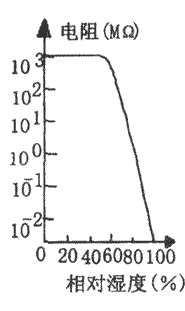

图2 HOS201湿敏电阻特性曲线

湿度传感器采用型号为HOS201的湿敏电阻。其特性如图2所示。当相对湿度从40%~80%变化时,其阻值变化范围约为:从700MΩ变至700kΩ,相应使555②脚电平从低电平变至高电平(>1/3VDD)。

单稳定时电路由IC和湿敏网络、R5、C1等组成。当湿度超过预定值时,555②脚电位为高电平,555发生复位,③脚输出的低电平使可控硅SCR导通,接通排气扇电源,进行排气降低湿度。排放时间由定时时间常数R5C1和控制端⑤脚的电平所决定。调节W1,可预置排放时间。
