555时基电路的特点和应用电路分析

　　2)脉冲启动型

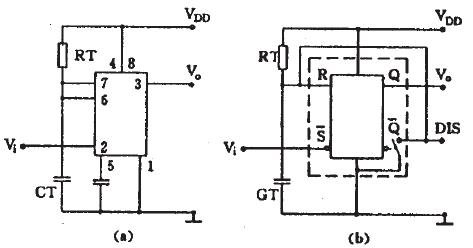

　　将555电路的6、7脚并接起来接在定时电容CT上，用2脚作输入就成为脉冲启动型单稳电路，如图5(a)所示，电路的2脚平时接高电平，当输入接低电平或输入负脉冲时才启动电路，用等效触发器替代555后见图5 6)所示，下面分析它的工作原理：
　　稳态：接上电源后，R=1，S=1，输出Vo=0，DIS端接地，CT上的电压为0即R=0，输出仍保持Vo=0，这是它的稳态。
　　暂稳态：输入负脉冲后，输入S=0，输出立即翻转成Vo=1，DIS端开路，电源通过RT向CT充电，暂稳态开始。经过时间TD后，CT上电压上升到>2/3VDD时，输入又成为R=1，S=1，这时负脉冲已经消失，输出又翻转成Vo=0，暂稳态结束。这时内部放电开关接通，DIS端接地，CT上电荷很快放到零，为下一次定时控制作准备。电路的定时时间TD=1.1RTCT。
　　这两种单稳电路常用作定时延时控制。

图５　脉冲启动型单稳电路

　　三、555双稳电路

　　常见的555双稳电路有两种：

　　1)R-S触发器型双稳

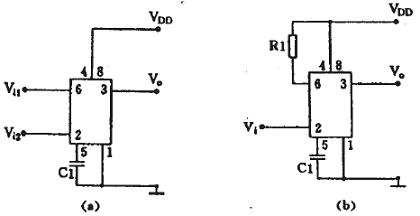

　　将555电路的6、2脚作为两个控制输入端，7端不用，就成为一个R-S触发器。注意两个输入端的触发电平和阈值电压不同，如图6(a)所示，有时可能只有一个控制端，这时另外一个控制端要设法接死，根据电路要求可以把R端接到电源端，如图6(b)所示，也可以把S接地，用R端作输入。
有两个输入端的双稳电路常用作电机调速、电源上下限告警等用途。有一个输入端的双稳电路作为单端比较器用于各种检测电路。

图６　555构成R-S触发器

　　2)施密特触发器型双稳
　　将555电路的6、2脚并接起来接成只有一个输入端的触发器，如图7(a)所示，这个触发器输出电压和输入电压的关系是一个长方形的回线形，如图7(b)所示，从曲线可知，当输入V1=0时输出Vo=1，当输入电压从0上升到>2/3VDD后，Vo翻转成0，当输入电压从最高值下降到

　　四、555无稳电路(振荡器)

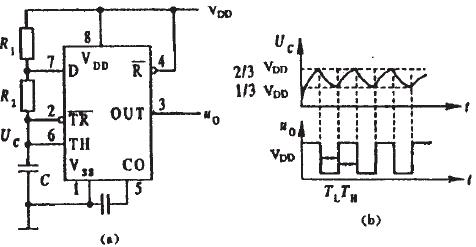

　　由555定时器构成的多谐振荡器如图9(a)所示，其工作波形见图9(b)。
　　接通电源后，电源VDD通过R1和R2对电容C充电，当Uc2C，由电容C放电时间决定；TH=0.7(R1+R2)C，由电容C充电时间决定，脉冲周期T≈TH+TL。

图９　555构成多谐振荡器

　　上面仅讨论了由555定时器构成的几种典型应用实例。实际上，由于555定时器灵敏度高，功能灵活，因而在电子电路中获得广泛应用。
