FAN7040单声道BTL音频功率放大器

浏览
发布时间 2009-04-21

  FAN7040是一个单声道桥接负载(BTL)音频功率放大器,具有直流音量控制功能。它是专门为电视和显示器设计,采用了20引脚小外形封装。FAN7040可以应用在:ï电视和显示器:ï便携式计算机:ï台式电脑:ï低电压音频系统、电池供电音频设备等。

FAN7040封装外形FAN7040引脚排列

  主要参数:

  • 工作电压:4.5~18V;
  • 静态电流:5mA;
  • 输出功率:3.5W(Vcc=12V、RL=16Ω、THD+N=10%);
  • 直流音量控制:增益变化范围-65~37dB,相应的直流控制电压为0.4V-1.2V;
  • 工作温度范围:-40~+85℃。

  FAN7040内有短路和过热保护、开关机静噪功能。各引脚功能为:

  • 4脚:正电源输入
  • 5脚:音频信号输入
  • 6脚:信号地
  • 7脚:直流音量控制
  • 14:功放正输出
  • 15:电源地
  • 17:功放负输出

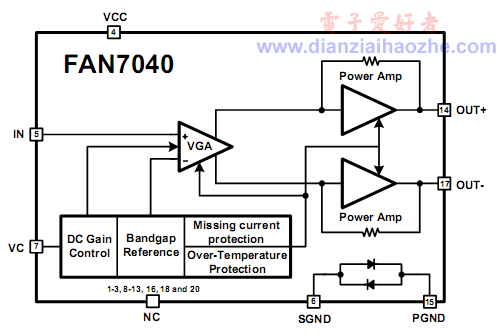

  内部方框图:

FAN7040原理框图

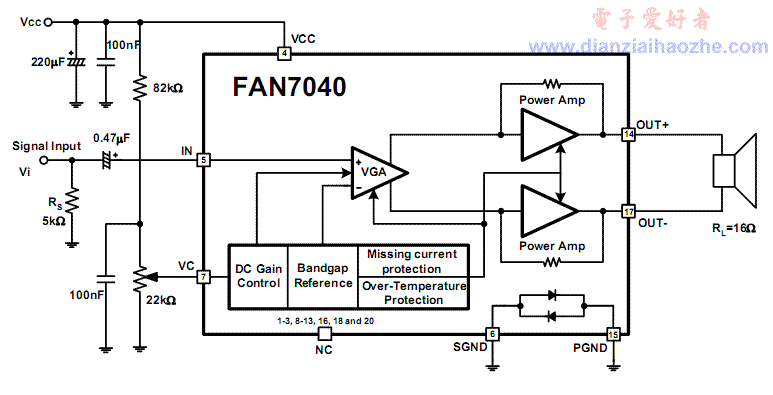

  应用电路图:

点击放大FAN7040应用电路图
