555时基集成电路应用电路

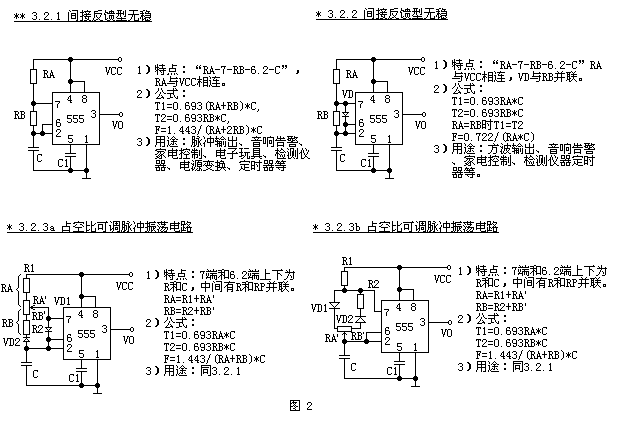

　　第二种（见图2）是间接反馈型，振荡电阻是连在电源VCC上的。其中第1个单元电路（3.2.1）是应用最广的。第2个单元电路（3.2.2）是方波振荡电路。第3、4个单元电路都是占空比可调的脉冲振荡电路，功能相同而电路结构略有不同，因此分别以3.2.3a 和3.2.3b的代号。

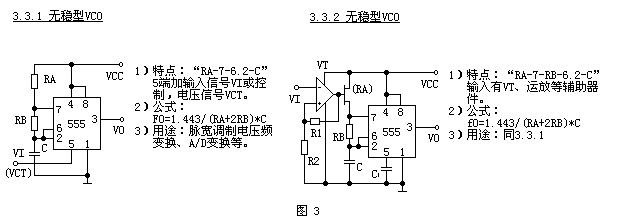

　　第三种(见图3)是压控振荡器。由于电路变化形式很复杂，为简单起见，只分成最简单的形式（3.3.1）和带辅助器件的(3.3.2)两个单元。图中举了两个应用实例。

　　无稳电路的输入端一般都有两个振荡电阻和一个振荡电容。只有一个振荡电阻的可以认为是特例。例如：3.1.2单元可以认为是省略RA的结果。有时会遇上7.6.2三端并联，只有一个电阻RA的无稳电路，这时可把它看成是3.2.1单元电路省掉RB后的变形。
　　以上归纳了555的3类8种18个单元电路，虽然它们不可能包罗所有555应用电路，古话讲：万变不离其中，相信它对我们理解大多数555电路还是很有帮助的。

　　各种应用电路

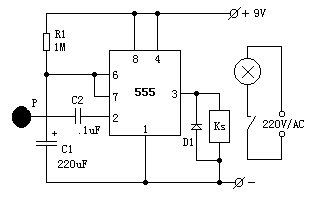

　　555触摸定时开关
　　集成电路IC1是一片555定时电路，在这里接成单稳态电路。平时由于触摸片P端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。

　　当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS吸合，电灯点亮。同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。
　　当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。
定时长短由R1、C1决定：T1=1.1R1*C1。按图中所标数值，定时时间约为4分钟。D1可选用1N4148或1N4001。

　　相片曝光定时器
　　附图电路是用555单稳电路制成的相片曝光定时器。用人工启动式单稳电路。
　　工作原理：
　　电源接通后，定时器进入稳态。此时定时电容CT的电压为：VCT=VCC=6V。对555这个等效触发器来讲，两个输入都是高电平，即VS=0。继电器KA不吸合，常开点是打开的，曝光照明灯HL不亮。


　　按一下按钮开关SB之后，定时电容CT立即放到电压为零。于是此时555电路等效触发的输入成为：R=0、S=0，它的输出就成高电平：V0=1。继电器KA吸动，常开接点闭合，曝光照明灯点亮。按钮开关按一下后立即放开，于是电源电压就通过RT向电容CT充电，暂稳态开始。当电容CT上的电压升到2/3VCC既4伏时，定时时间
