555时基集成电路应用电路

平期间，过零通断型光电耦合器MOC3061初级得到约10mA正向工作电流，使内部硅化镓红外线发射二极管发射红外光，将过零检测器中光敏双向开关于市电过零时导通，接通电风扇电机电源，风扇运转送风。在NE555的3脚输出低电平期间，双向开关关断，风扇停转。
　　MOC3061本身具有一定驱动能力，可不加功率驱动元件而直接利用MOC3061的内部双向开关来控制电风扇电机的运转。RW为占空比调节电位器，亦即电风扇单位时间内（本电路数据约为20秒）送风时间的调节，改变C2的取值或RW的取值可改变控制周期。
　　图1b电路为MOC3061的典型功率扩展电路，在控制功率较大的电机时，应考虑使用功率扩展电路。制作时，可参考图示参数选择器件。由于电源采用电容压降方式，请自制时注意安全，人体不能直接触摸电路板。


　　电热毯温控器
　　一般电热毯有高温、低温两档。使用时，拨在高温档，入睡后总被热醒；拨在低温档，有时醒来会觉得温度不够。这里介绍一种电热毯温控器，它可以把电热毯的温度控制在一个合适的范围。

　　工作原理：

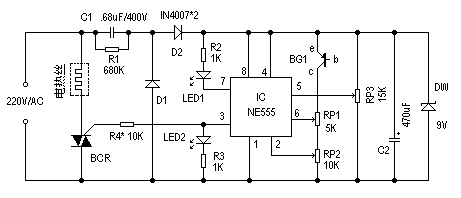

　　电路如图所示。图中IC为NE555时基电路。RP3为温控调节电位器，其滑动臂电位决定IC的触发电位V2和阀电位Vf，且V5=Vf=2Vz。220V交流电压经C1、R1限流降压，D1、D2整流、C2滤波，DW稳压后，获得9V左右的电压供IC用。室温下接通电源，因已调V2Vz，V6≥Vf时，IC翻转，3脚变为低电平，BCR截止，电热丝停止发热，温度开始逐渐下降，BG1的ICEO随之逐渐减小，V2、V6降低。当V6<VF，V2≤VZ时，IC的3脚电位回到高电位，BCR又触发导通，电热丝又开始发热。实际证明，调节RP2使V2=12V6时，温差为零；而V2="V6时最大。
