NTC负温度系数热敏电阻器
• 步 骤
(1) 根据电阻-温度特性表,求常数C、D、E。
To=25+273.15 T1=10+273.15 T2=20+273.15 T3=30+273.15(2) 代入BT=CT2+DT+E+50,求BT。
(3) 将数值代入R=5exp {(BTI/T-I/298.15)},求R。
*T : 10+273.15~30+273.15

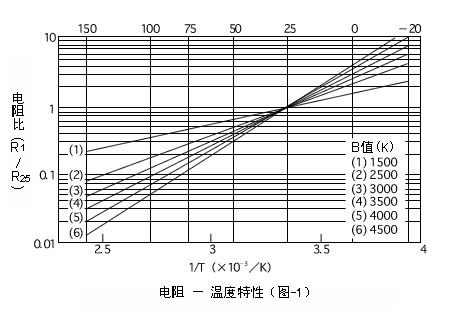

• 电阻-温度特性图如图1所示
所谓电阻温度系数(α),是指在任意温度下温度变化1°C(K)时的零负载电阻变化率。电阻温度系数(α)与B值的关系,可将式1微分得到。
这里α前的负号(-),表示当温度上升时零负载电阻降低。
散热系数 (JIS-C2570)
散热系数(δ)是指在热平衡状态下,热敏电阻元件通过自身发热使其温度上升1°C时所需的功率。
在热平衡状态下,热敏电阻的温度T1、环境温度T2及消耗功率P之间关系如下式所示。
产品目录记载值为下列测定条件下的典型值。
(1) | 25°C静止空气中。 |
(2) | 轴向引脚、经向引脚型在出厂状态下测定。 |
在额定环境温度下,可连续负载运行的功率最大值。
产品目录记载值是以25°C为额定环境温度、由下式计算出的值。
(式) 额定功率=散热系数×(最高使用温度-25)
最大运行功率=t×散热系数 … (3.3)
这是使用热敏电阻进行温度检测或温度补偿时,自身发热产生的温度上升容许值所对应功率。(JIS中未定义。)容许温度上升t°C时,最大运行功率可由下式计算。
指在零负载状态下,当热敏电阻的环境温度发生急剧变化时,热敏电阻元件产生最初温度与最终温度两者温度差的63.2%的温度变化所需的时间。
热敏电阻的环境温度从T1变为T2时,经过时间t与热敏电阻的温度T之间存在以下关系。
T= | (T1-T2)exp(-t/τ)+T2......(3.1) |
(T2-T1){1-exp(-t/τ)}+T1.....(3.2) |
上式中,若令t=τ时,则(T-T1)/(T2-T1)=0.632。
换言之,如上面的定义所述,热敏电阻产生初始温度差63.2%的温度变化所需的时间即为热响应时间常数。
经过时间与热敏电阻温度变化率的关系如下表所示。
