NTC负温度系数热敏电阻器

发布时间 2008-05-21

NTC负温度系数热敏电阻器
NTC负温度系数热敏电阻器

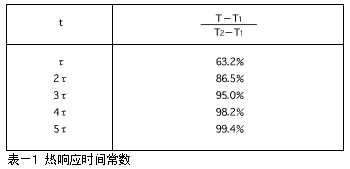

产品目录记录值为下列测定条件下的典型值。

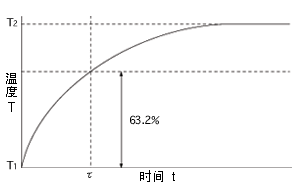

    (1) 静止空气中环境温度从50°C至25°C变化时,热敏电阻的温度变化至34.2°C所需时间。
    (2) 轴向引脚、径向引脚型在出厂状态下测定。

另外应注意,散热系数、热响应时间常数随环境温度、组装条件而变化。

NTC负温度系数热敏电阻R-T特性


NTC负温度系数热敏电阻器

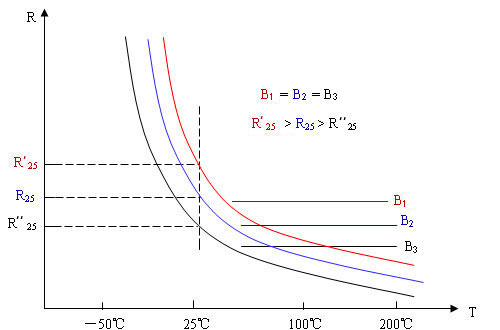

B 值相同, 阻值不同的 R-T 特性曲线示意图

 NTC负温度系数热敏电阻器

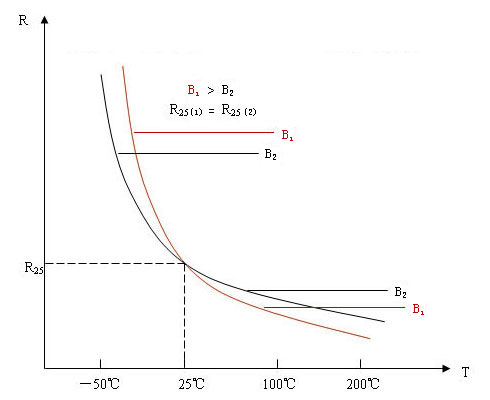

相同阻值,不同B值的NTC热敏电阻R-T特性曲线示意图

温度测量、控制用NTC热敏电阻器

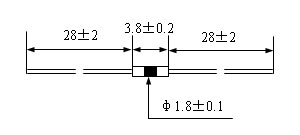

外形结构

NTC负温度系数热敏电阻器NTC负温度系数热敏电阻器

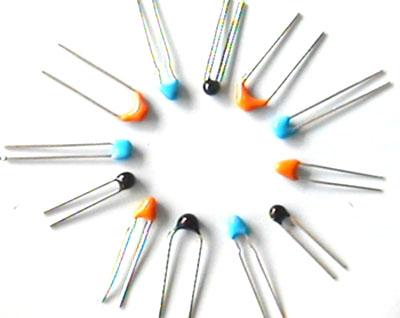

环氧封装系列NTC热敏电阻

NTC负温度系数热敏电阻器NTC负温度系数热敏电阻器

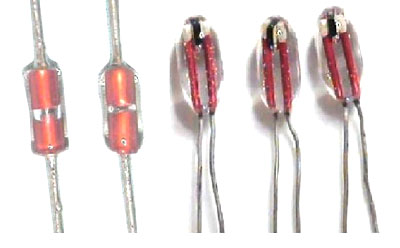

玻璃封装系列NTC热敏电阻

应用电路原理图

NTC负温度系数热敏电阻器

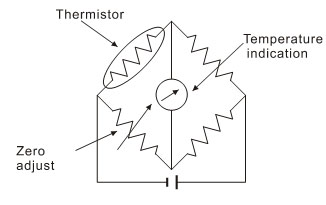

温度测量(惠斯登电桥电路)

NTC负温度系数热敏电阻器

温度控制

应用设计

  • 电子温度计、电子万年历、电子钟温度显示、电子礼品;
  • 冷暖设备、加热恒温电器;
  • 汽车电子温度测控电路;
  • 温度传感器、温度仪表;
  • 医疗电子设备、电子盥洗设备;
  • 手机电池及充电电器。
温度补偿用NTC热敏电阻器

产品概述

许多半导体和ICs有温度系数而且要求温度补偿,以在较大的温度范围中达到稳定性能的作用,由于NTC热敏电阻器有较高的温度系数,所以广泛应用于温度补偿。

主要参数

额定零功率电阻值R25 (Ω)
R25允许偏差(%)
B值(25/50 ℃)/(K)
时间常数 ≤30S
耗散系数 ≥6mW/ ℃
测量功率 ≤0.1mW
额定功率 ≤0.5W
使用温度范围 -55 ℃ ~+125 ℃

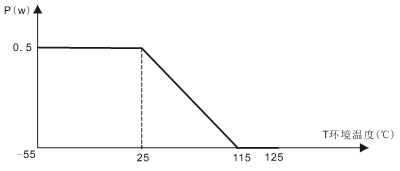

降功耗曲线:

NTC负温度系数热敏电阻器

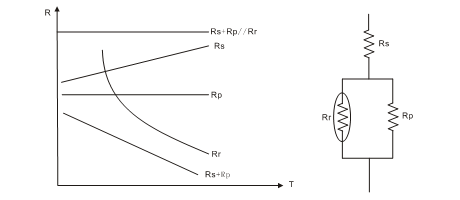

应用原理及实例

NTC负温度系数热敏电阻器

上一页1234
