230V/110V市电LED指示灯电路
发布时间 2009-03-13

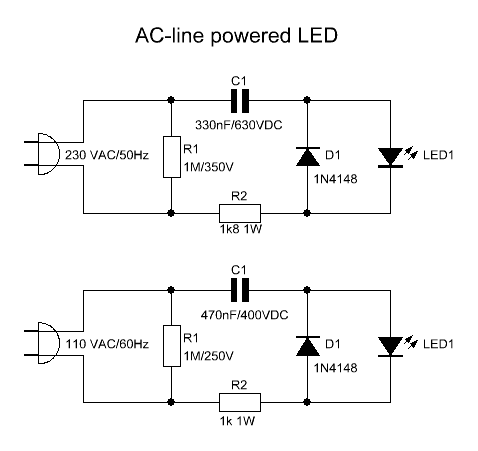

上面两个电路分别是230V交流市电LED指示灯和110V交流市电LED指示灯电路。两个电路的结构是完全一样的,只是元件的取值不一样。电路的设计电流在10毫安左右。
注意电路中的R1是C1的放电电阻,用以在拔掉插头后释放掉C1储存的电量以免人体触及插头两极产生电击,所以此电阻不可省去。在有些电路中这个电阻是与降压电容并联在一起的,其作用相同。
