市电电源净化器(市电噪声滤波器)

发布时间 2009-04-22

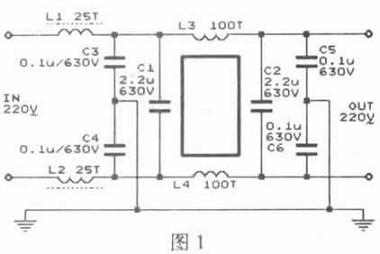

  市电电源净化器用于滤除电网中杂波信号对用电设备的干扰,特别是音视频设备最易受干扰。本文所述电路设计成两级噪声滤波形式,如图1所示。第1级由L1,L2,C3,C4组成的回路对电源进线上的电磁杂波进行滤除;由Ll、L2、C1回路来滤除叠加于50Hz 工频电压上的高端谐波分量.但未采用常规的同相滤波器.以提高该级对偶次谐波的滤波效果。第2级由c1、c2、L3、L4回路组成同相滤波器.由于 c1,c2容量取值较大.L3,L1铁芯功率大且绕组匝数多,所以对叠加于50Hz工频电压上的低端谐波分量与电网中的浪涌电流有极强的吸收抑制能力,能显著地降低50Hz 正弦波的失真度。C5、C6 用来进一步滤清高频电磁干扰。

市电电源净化器(市电噪声滤波器)

  制作时L1、L2用φ1.8mm高强度漆包线在外径为30mm左右得高频磁环上穿绕25匝,浸漆烘干备用。L3、L4用 φ1.8mm高强度漆包线在40VA的环形变压器铁芯上双线并行穿绕100匝(若无环形铁芯,也可用功率相近的EI型铁芯代替),同名端同进或同出。

  需注意的是,两并行绕线的线间电压为220V,需在浸漆烘干后用兆欧表测试一下绝缘性能,以确保安全。电容C1-C6笔者选用WIMA牌MKP-10型,耐压一律大于630V,制作时也可根据实际条件,采用其他优质产品。

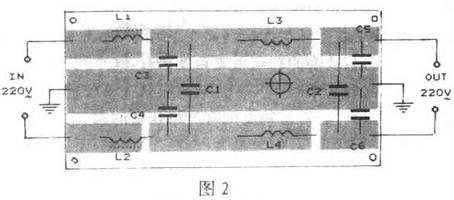

  印制板如图2所示,采用双面铜箔板,所有元件均直接焊在印制面上,反面铜箔接地。L1、 L2在焊好后用环氧树脂封固。L3、L4环形电感线圈用上下绝缘板夹紧,再用8mm螺丝固定在印制板上。完工后测试一下绝缘性能,最后装入一绝缘盒内。需要强调的是,本装置的地线一定要独立可靠接地。

市电电源净化器(市电噪声滤波器)
