电脑开关电源输出线颜色区分

浏览
发布时间 2009-03-23

黄色 12V 为标准的驱动电路供电,如光驱、硬盘的马达,为CPU、显卡供电
蓝色 12V 老式串行口(现在很少用到)
红色 5V 主板电路、内存模块供电、光驱、硬盘等设备的信号供电
白色 -5V ISA总线(现在很少用到),有的厂家用其代替黑线作为地线
橙色 3.3V 现在多用于SATA 硬盘的供电,以后会有其他用途
紫色 5V(USB) USB设备供电,支持USB键盘鼠标的开机功能(关机后依然供电)
绿色 PS-ON 开机信号线(当其与地线短接会启动电源
灰色 Power Good 监测线,连接主板与电源,起到信号反馈作用
黑色 电源地线

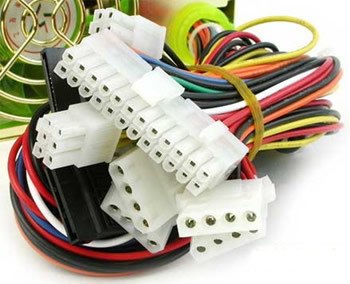

电脑开关电源输出线

+12V:用于驱动磁盘驱动器马达、冷却风扇,或通过主板的总线槽来驱动其它板卡。在最新的P4系统中,由于P4处理器能能源的需求很大,电源专门增加了一个4PIN的插头,提供+12V电压给主板,经主板变换后提供给CPU和其它电路。所以P4结构的电源+12V输出较大,P4结构电源也称为ATX12V。

-12V:主要用于某些串口电路,其放大电路需要用到+12V和-12V,通常输出小于1A.。

+5V:目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路,包括磁盘、光盘驱动器的控制电路。

-5V:在较早的PC中用于软驱控制器及某些ISA总线板卡电路,通常输出电流小于1A.。在许多新系统中已经不再使用-5V电压,现在的某些形式电源如SFX,
FLEX ATX 一般不再提供-5V输出。在INTEL发布的最新的ATX12V 1.3版本中,已经明确取消了-5V的输出。

+3.3V:最早在ATX结构中提出,现在基本上所有的新款电源都设有这一路输出。而在AT/PSII电源上没有这一路输出。以前电源供应的最低电压为+5V,提供给主板、CPU、内存、各种板卡等,从第二代奔腾芯片开始,由于CPU的运算速度越来越快,INTEL公司为了降低能耗,把CPU的电压降到了3.3V以下,为了减少主板产生热量和节省能源,现在的电源直接提供3.3V电压,经主板变换后用于驱动CPU、内存等电路。

+5V Stand—By,
最早在ATX提出,在系统关闭后,保留一个+5V的等待电压,用于电源及系统的唤醒服务。以前的PSII、AT电源都是采用机械式开关来开机关机,从ATX开始(包括SFX)不再使用机械式开关来开机关机,而是通过键盘或按钮给主板一个开机关机信号,由主板通知电源关闭或打开。由于+5V
Stand-by是一个单独的电源电路,只要有输入电压,+5VSB就存在,这样就使电脑能实现远程Modem唤醒或网络唤醒功能。最早的ATX1.0版只要求+5VSB达到0.1A,随着CPU及主板的功能提高,+5VSB
0.1A已不能满足系统的要求,所以INTEL公司在ATX2.01版提出+5VSB不低于0.72A。随着互联网应用的不断深入,一些系统要求+5VSB提供2A、3A,甚至更大的电流输出,以保障系统功能的实现,因此对电源提出了更高的设计要求。
