三端稳压器恒流源电路的实现

浏览
发布时间 2009-05-14

  一、固定三端稳压器恒流源电路

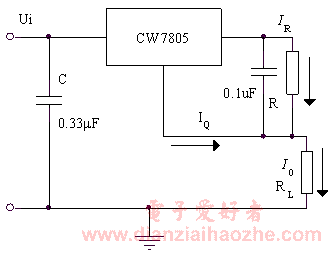

  用三端固定输出集成稳压器组成的恒流源电路如图1所示。此时三端集成稳压器CW7805工作于悬浮状态,接在CW7805输出端和公共端之间的电阻R决定了恒流源的输出电流I0

三端固定稳压器恒流源电路

  从图中知,流过电阻R的电流为:
  三端稳压器恒流源电路的实现

  流过负载RL的电流为:
  三端稳压器恒流源电路的实现

  其中IQ为集成稳压器的静态工作电流。当电阻R较小,IR较大的情况下,IQ的影响可忽略不计。可见,调节电阻R的大小,可以改变恒流源电流的大小。

  二、可调三端稳压器恒流源电路

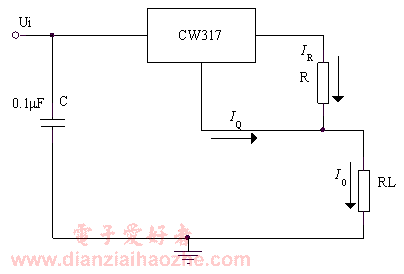

  用三端可调集成稳压器CW317组成的恒流源电路如图2所示。由于集成可调稳压器CW317的调整端电流非常小,仅有50μA左右,并且调整端电流又极其稳定。故该恒流源的电流恒定性及效率均比较高。

三端可调稳压器恒流源电路

  该恒流源电路的输出电流为:
  三端稳压器恒流源电路的实现
  若将电阻R用电位器代替,便可得到输出电流可调的恒流源。该恒流源的最小输出电流应大于5mA,恒流源的最大输出电流将受到CW317最大输出电流的限制。
