-1.5V/+120V直流电压变换器

浏览
发布时间 2009-06-05

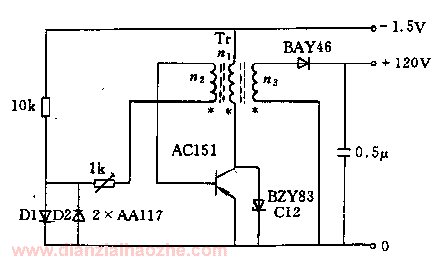

由-1.5V电压变换为120V电压最好采用单端阻塞变压器,因为此时电压的变化要较变压器的变化高。其工作过程是,在晶体管流通电流期间内变换器储存能量,而在其截止期间内通过二极管将能量传递给负载。

-1.5v/+120v直流电压变换器

-1.5V/+120V直流电压变换器

主要技术数据:
工作电压:1.5V
工作电流:16mA
输出电压:120V
负载电阻:1MΩ
频率:5KHz

变压器数据:
n1=100匝,0.12mm铜芯漆包线
n2=50匝,0.05mm铜芯漆包线
n3=1000匝,0.05mm铜芯漆包线
