24V-5V/10A直流电源变换器

浏览
发布时间 2009-06-05

该电路采用了一块TDA4700集成电路(PWM控制芯片)构成推挽式直流电源变换器,输入电压为20V~28V,输出电压5V,最大负载电流为10A,集成电路振荡频率为40KHz。该直流电源变换器的电路图如附图所示。

主要技术数据:
输入电压:20~28V(典型24V)
输出电压:5V
输出电流:10A
负载调整率:0.2%
效率:81%

SIPMOS晶体管损耗:
导通时 PVD:1.0W
开关时 PVS:0.4W
总损耗 PVD+PVS:1.4W

变压器数据:
n1=n2=14匝,双绕,绞合线120×0.1mm铜芯漆包线
n3=n4=5匝,双绕,绞合线120×0.1mm铜芯漆包线

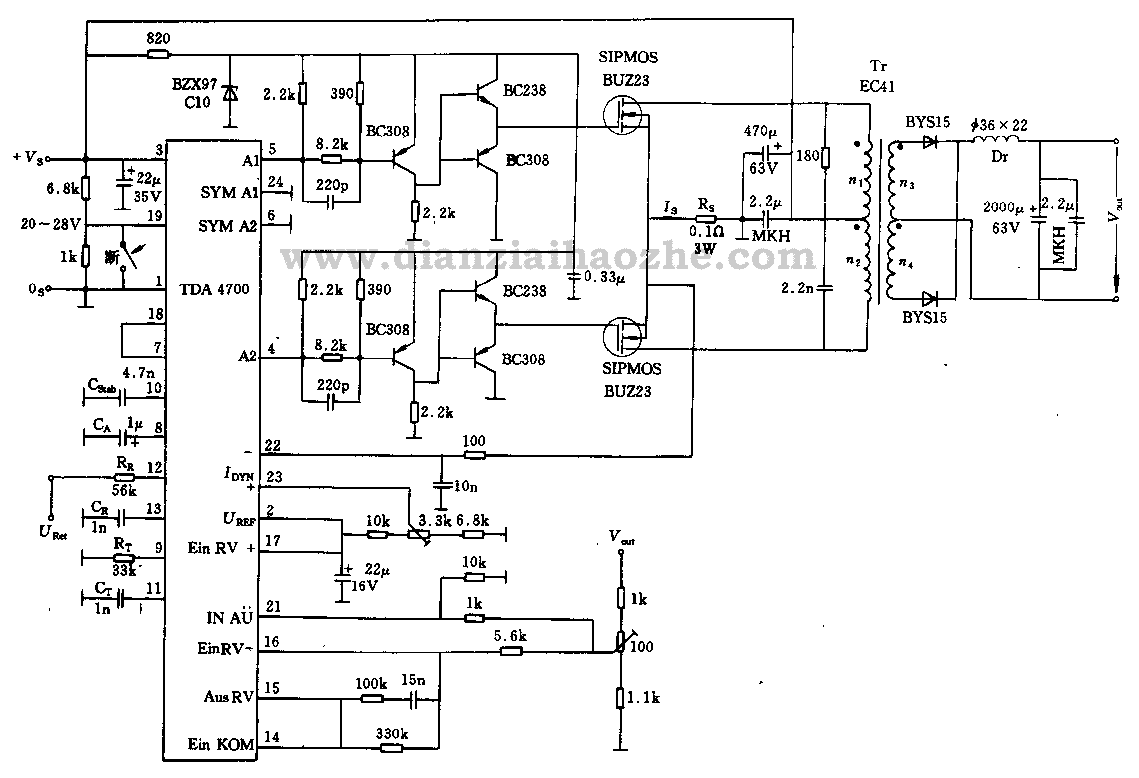

24V-5V/10A直流电源变换器电原理图:(鼠标点击电路图可放大)

24V-5V/10A直流电源变换器
