+5v转+12v/-15v直流电源转换

浏览
发布时间 2009-06-05

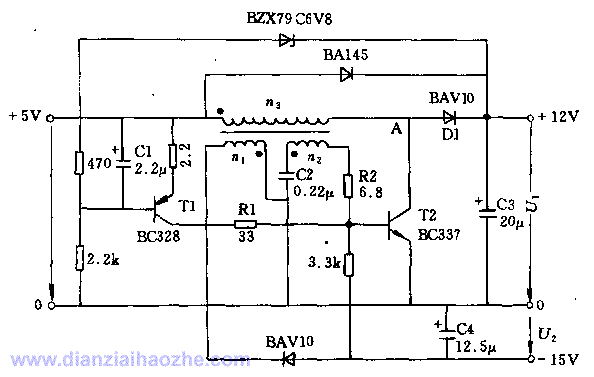

该直流电源转换电路如附图所示

主要技术数据:
输入电压:5V
空载时输出电压:U1=12.0V; U2=-15.6V
负载1.5W时输出电压:U1=11.5V; U2=-13.8V
变压器数据:
n1绕组:98匝,0.16mm铜芯漆包线
n2绕组:18匝,0.16mm铜芯漆包线
n3绕组:44匝,0.25mm铜芯漆包线

+5v转+12v/-15v(DC-DC)

标签: 5V, 12V, 15V, 电源转换
