GM1117低压差1.0A线性稳压芯片

浏览
发布时间 2009-06-07

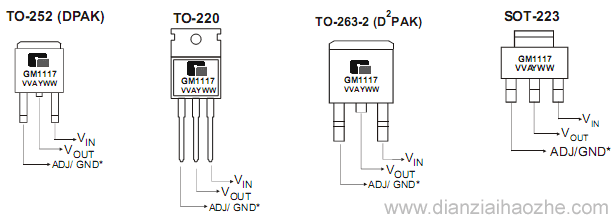

  GM1117是一款低压差线性稳压集成电路,输入电压7V,提供1.0A的电流输出,输出电压有可调型(ADJ)和固定两种版本。固定版本的输出电压有1.2V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V等。GM1117具有低电压运作和快速瞬态响应特性。引脚对引脚兼容LT1086系列稳压器。GM1117封装方式为表面贴装的SOT-223和TO-252。封装外形如下图:

GM1117

  GM1117特征:

  1. 可调或固定电压输出
  2. 输出电流1.0A
  3. 1.0A时输入输出压差1.15V (典型值)
  4. 线路调整率0.2 %(最高)
  5. 负载调整率0.4 %(最高)
  6. 快速瞬态响应
  7. 电流限制保护
  8. 热关断保护

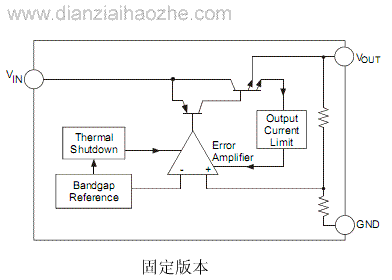

  GM1117内部电路方框图:

GM1117低压差1.0A线性稳压芯片

GM1117低压差1.0A线性稳压芯片

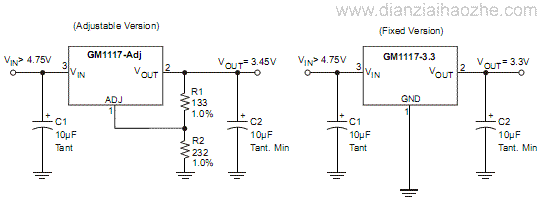

  GM1117典型应用电路图:

GM1117低压差1.0A线性稳压芯片

标签: GM1117, 低压差, 稳压
