7809正电压三端稳压器管脚

浏览
发布时间 2009-05-26

7809固定电压稳压集成电路是正电压三端线性稳压器,输出电压9V,电流1A。

特征
*输出电流高达1.5A
*固定输出电压9V,
*过热关机保护
*短路电流限制
*输出晶体管SOA的保护

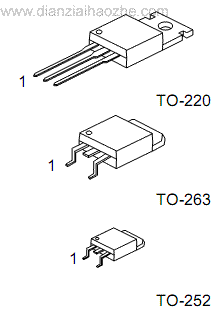

7809三种封装外形及其管脚排列:

7809封装外形和管脚排列

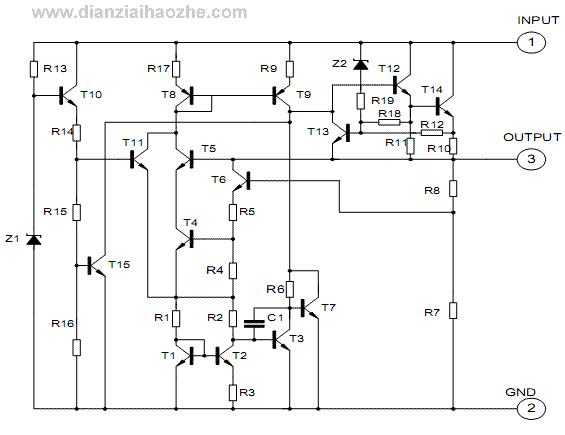

7809三端稳压集成电路内部电路示意图:

7809稳压器内部电路示意图

7809最高输入电压不可超过35V,否则烧毁集成块;输入输出最小压差不可低于2V,否则稳压性能劣化。
