三端稳压器扩流应用知识(二)

浏览
发布时间 2009-06-09

  本篇说明三端稳压器(固定或可调版本)外接大功率三极管扩流的电路接法。三端稳压器扩流应用在一些重负载电路中是需要的,下面介绍几种外接扩流管方法。

  一、外接PNP型大功率管扩流方法

三端稳压器外接PNP型管扩流

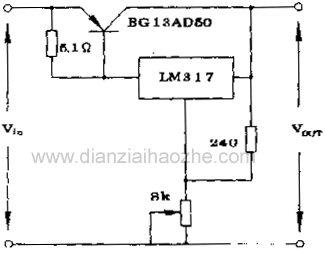

  上图中的LM317可调三端稳压器扩流电路,输入端的6.1欧姆电阻用于电流检测,当负载电流上升至约50mA时,两端电压约0.3V,PNP型大功率管3AD53开始导通分流,最大可承受6A的负载电流。同时,由于LM317的限制,3AD53不会破坏电路的稳压特性。

  如果需要更大的负载电流能力,可用二只或多只大功率三极管并联扩流,但需注意管子特性的一致,并且在每只大功率管集电极加接一小阻值线绕电阻平衡电流。

  此扩流方法适用于正电压系列三端稳压集成电路,无论是固定电压三端稳压器还是可调三端稳压器,均可按照上述方法进行扩流。如78××系列固定电压三端稳压器,可与上述一样加接PNP型大功率三极管扩流。

  二、外接NPN型大功率管扩流方法

三端稳压器外接NPN型管扩流

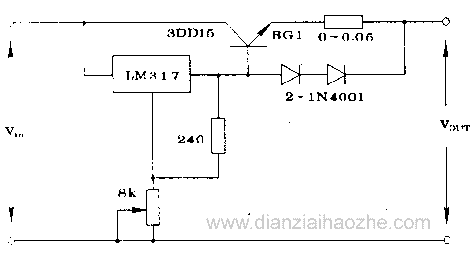

  同样以LM317为例,上图是用NPN型大功率管来扩流的方法。一只3DD15可提供5A的电流负载能力,如需更大的输出电流,两样可以多只大功率管并联使用(注意三极管特性一致并加电流平衡电阻)。电路中的两只二极管起隔离作用。

三端稳压器外接复合管扩流

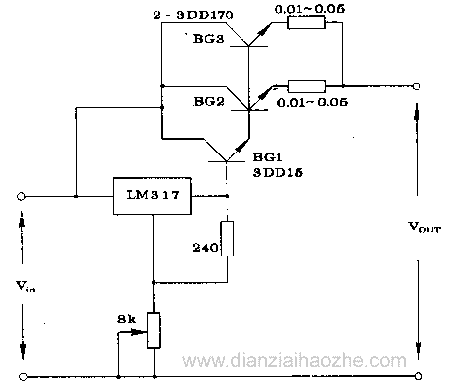

  对于一些小功率的三端稳压器,其自身输出电流不大,例如一三端稳压器自身电流负载能力仅0.1A,现在需要将其负载能力扩流至10A,显然,用0.1A的电流驱动多只扩流管有些力不从心。此时可以由三端稳压器先驱动一只功率较小的三极管,然后再由较小功率的三极管驱动多只大功率管。这实际也就是复合管的电路接法,用于提高放大倍数,如果有合适的达林顿管也可以直接应用。
