三端可调稳压器防止电压超高的办法

浏览
发布时间 2009-06-08

  三端可调稳压器集成电路在电子制作中有较多应用,这种稳压IC外接一电位器就可在一定范围内连续调节输出电压,甚为方便。不过,一旦电位器存在接触不良,就会使输出电压出现跳变现象,即在电位器接触不良的瞬间,输出电压将直线上升逼近输入电压,这将严重危及后级电路的工作安全,哪怕电压超高仅仅是一瞬间的事情。

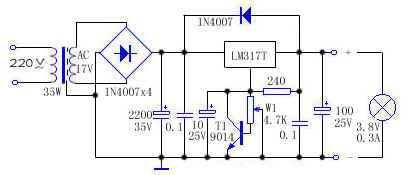

  下面以LM317三端可调稳压IC为例说明,看电路图:

三端可调稳压器防止电压超高的办法

  可以看出,电路中比普通电路增加了一只三极管9014。在LM317平常的应用电路中,如果电位器出现接触不良,输出电压将上升至其可调电压范围的上限;而在本电路中,电位器若出现接触不良,三极管9014基极将得到偏流而导通,将LM317调节端电压限制在约0.7V。也就是在电位器接触不良的瞬间,LM317输出端电压将跳变至2V左右的低压状态,避免了输出电压超高的危险。
