LM317可调三端稳压器特性与典型电路

浏览
发布时间 2008-09-08

LM317是美国国家半导体公司生产的三端可调稳压集成电路。输出电压调节范围1.2V-37V,最大输出电流为1.5A。LM317外围电路很简单,只需加接可调电阻即可组成基本电路形式。LM317 内置有过载保护、安全区保护等多种保护电路。通常LM317不需要外接电容,除非输入滤波电容到LM317 输入端的连线超过 6 英寸(约 15 厘米)。使用输出电容能改变瞬态响应。调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。

LM317能够有许多特殊的用法。比如把调整端悬浮到一个较高的电压上,可以用来调节高达数百伏的电压,只要输入输出压差不超过LM317的极限(40V),同时要避免输出端短路和严重过载。另外还可以把调整端接到一个可编程电压上,实现可编程的电源输出。

特性简介:可调整输出电压低到1.2V。输出电流1.5A。典型线性调整率0.01%。典型负载调整率0.1%。80dB 纹波抑制比。输出短路保护。过流、过热保护。调整管安全工作区保护。标准三端晶体管封装。

电压范围:1.25V-37V连续可调
额定电流:1A,最大1.5A
最大压差:40V
最小压差:2V
最大功耗:20W
最高结温:125℃

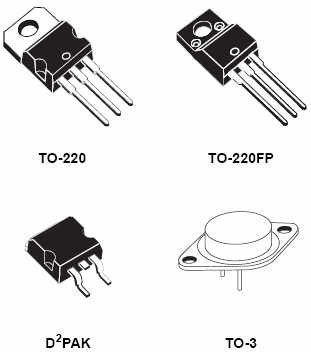

LM317封装外形如下:

LM317外形

LM317不同封装的引脚识别:

LM317可调三端稳压器特性与典型电路

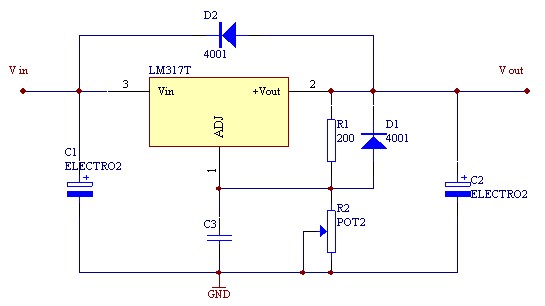

LM317典型应用电路:

LM317典型应用电路
