时间继电器替代装置

浏览
发布时间 2009-05-19

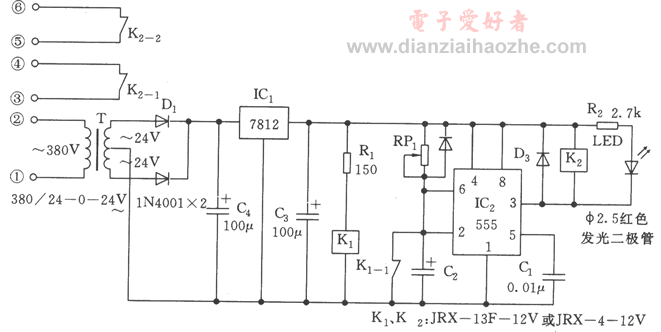

  该时间继电器是为替代JSK1系列晶体管时问继电器设计的。电路包括降压稳压源( 12V)、555单稳态电路和继电控制等。555和RP1、C2组成单稳延时电路,定时时间td =l.1RP1C2。刚接通电源时,2脚因呈低电位,使555置位,K2不动作,待C2通过RP1充电到2/3 VDD时,3脚转呈低电平,K2吸合,将K2-1、K2-2:触点接通。K1是为C2放电设置的。

时间继电器替代电路

  RP1和C2取值对应的时间关系如下:

  延时范围: 0~1.5秒 1~30秒 6分钟 9分钟
  RP1(Ω):  100k  1.5M  10M  15M
  C2(μF):  10    22   33  33
