车用电源1.5V-12V六档转换器

   从汽车点烟器获取的电压是12的直流电压，一般的12V低压电器可直接使用。但有些CD、MP3、MP4等却需要不同的电源电压，如3V、6V等等。下面制作的简单转换器可解决这一问题。

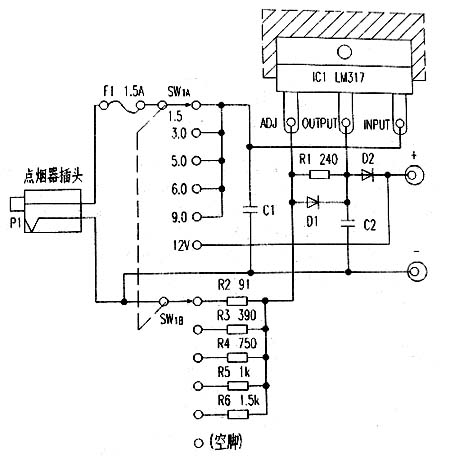

    电路图如上所示，12V电源从车载点烟器插孔取出，经二刀六位波段开关之一SW1A送入可调三端稳压器LM317的输入脚，LM317的调整脚(ADJ)经SW1B接入不同阻值的电阻到电源负端。当SW1在不同档位时，就可在输出端获得1.5V、3.0V、5.0V、6.0V、9.0V、12V几种电压，供相应的低压电器使用。LM317应安装在铝散热器(100×100×25mm)上，主要是因为在1.5V档时发热量较大。整个电路装入适当的小盒中，面板上只设波段开关即可。

图中R2~R6是输出电压设定电阻，若需其它等级电压，可按下式计算：

V_OUT=(1+R2/R1)V_REF+I_ADJ≌(1+R2/R1)V_REF

式中V_REF为基准电压，典型值1.25V，I_ADJ为ADJ脚流出电流，典型值50μA，R2代表图中R2~R6之一。

图中C1、C2为防振电容，C3可提高纹波除去率和电路稳定性，D1为输出短路保护二极管，D2防止输出端出现高于输入端电位时对稳压器的损害。
