有短路保护的稳压电源

发布时间 2008-10-28

有短路保护的稳压电源

稳压电源性能参数:输出电压Uo=9V;输出最大电流Im=400mA;电压调整率Sv=0.5%;负载调整率=0.7%。

点击放大

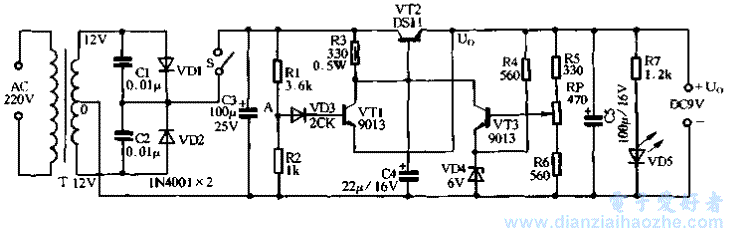

电路如图。从电路图中可以看出,电路主要由整流滤波、调整、基准、误差放大、短路保护等部分组成。其中调整、基准、误差放大等部分为典型的串联型稳压电源,这里就不再对稳压原理进行分析,主要分析短路保护电路部分。

短路保护部分由VT1、R1、R2、VD3组成,R1、R2分压使A点的电压为3V左右,R3是VT1的负载电阻,VD3为隔离二极管,VT1的射极直接与输出端面Uo相接。正常工作时,由于Uo大于Ua,也就是VT1射极电位远高于基极电位,因此VT1可靠截止,不影响电源的正常工作。因某种原因输出一旦短路,即Uo=0电位,VT1射极同时立即接地,此时由于A点电位极为3V左右,这个电压经VD1加到VT1的基极,VT1得到正偏从而导通,适当选择R1、R2使VT1在短路时能深度饱和,这时VT1的集电极电位为饱和压降,接近零,这样与VT1集电极相连接的VT2的基极和误差放大管的集电极也同时接近零,从而使调整管截止,输出电压为零,电路得到可靠的保护,短路一旦消除,电路又能重新自启动而正常工作。

元件选择
电路中的三极管全部选用塑封管,这类管子的特点是,β值较高,一致性好,体积小。DS11为10W功率管,β值大于100;变压器选用次级为双12V的小功率变压器。

装配无误后,首先将RP调到中间位置后通电,此时发光二极管点亮;然后用电压表测试A点对地电位约为3V,如相差较大可适当调整R1;再用电压表监测输出电压Uo,调整RP使之为9V(或所需电压);这时可用导线将输出与地短接一下,指示灯熄灭,输出为零,消除短路后电源正常,调试即完成。
